轨道级能源革命：太空太阳能光伏逆变器技术演进与碳化硅（SiC）器件的天然适配性 —— 以基本半导体技术路线为例
BASiC Semiconductor基本半导体一级代理商倾佳电子（Changer Tech）是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板等功率半导体器件以及新能源汽车连接器。
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：
倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！
倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！
倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！
1. 执行摘要：星际能源传输的材料学跨越
随着人类航天活动从近地轨道（LEO）驻留向深空探测及吉瓦级空间太阳能电站（SBSP）迈进，空间电源管理与分配系统（PMAD）正面临前所未有的物理极限挑战。传统的硅（Si）基功率半导体器件，受限于其禁带宽度、热导率及抗辐射能力的固有物理瓶颈，已难以满足未来空间光伏阵列向高电压（1500V+）、高功率密度及长寿命（>15年）方向发展的需求。
倾佳电子杨茜剖析了太空光伏逆变器技术的发展趋势，论证了宽禁带（WBG）半导体——特别是碳化硅（SiC）——在极端空间环境下的“天然适配性”。这种适配性并非仅仅基于性能参数的提升，而是源于SiC材料晶格结构对高能粒子轰击的内禀耐受力、在真空环境下的卓越热传导效率，以及在高压直流母线架构中显著的质量（Mass）削减效应。
结合深圳基本半导体有限公司（BASiC Semiconductor）的最新技术成果，特别是其1400V B3M020140ZL SiC MOSFET及采用银烧结工艺的功率模块，倾佳电子杨茜构建了一个从微观晶格物理到宏观系统架构的完整论证链条。分析表明，基本半导体的器件不仅在电气参数上契合了空间母线的技术窗口，其在车规级可靠性测试（AEC-Q101及超越标准的加严测试）中的表现，更为其“向上”延展至航天级应用提供了坚实的数据支撑。SiC技术不仅是地面光伏的升级选择，更是构建未来轨道能源互联网的基石材料。

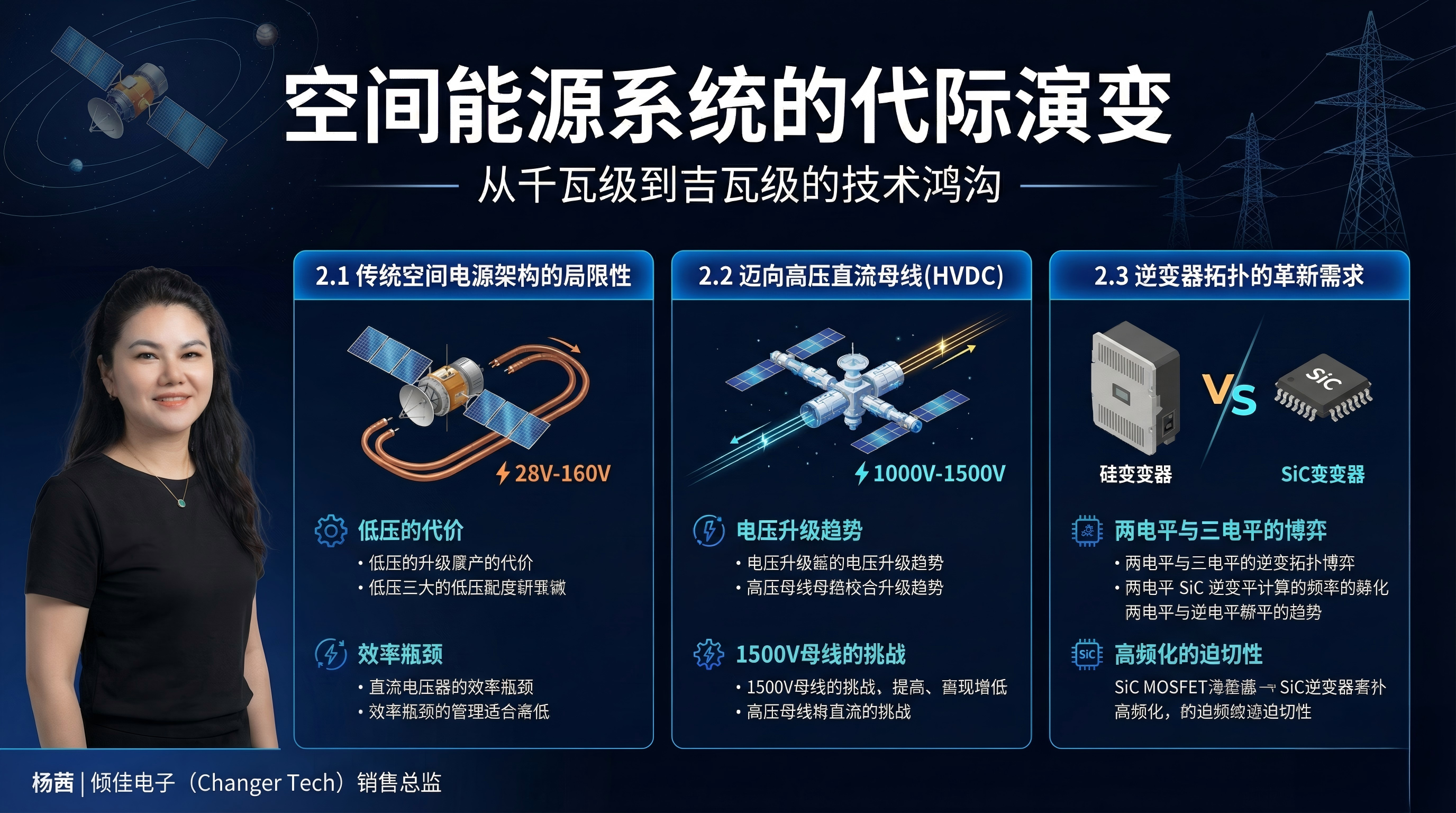

2. 空间能源系统的代际演变：从千瓦级到吉瓦级的技术鸿沟
2.1 传统空间电源架构的局限性
自太空时代开启以来，航天器电源系统长期停留在低压直流（LVDC）时代。早期的卫星乃至庞大的国际空间站（ISS），其一次电源母线电压通常设定在28V至160V之间 。
低压的代价： 在功率需求较低（<100kW）的时代，低压系统能够有效避免低气压环境下的帕邢放电（Paschen Discharge）和等离子体电弧风险。然而，随着功率需求的指数级增长，低压架构遭遇了难以逾越的“铜损陷阱”。根据焦耳定律 (Ploss=I2R)，在传输相同功率时，低电压意味着巨大的电流，进而要求使用大线径、高重量的铜缆来降低线损。在发射成本高达数千美元每公斤的航天领域，电缆重量成为了制约系统规模的致命因素 。
效率瓶颈： 传统的硅基抗辐射加固（Rad-Hard）器件，如Si MOSFET和IGBT，在开关速度和导通损耗之间存在无法调和的矛盾。为了在太空辐射环境下生存，硅器件往往需要牺牲大量性能进行降额设计，导致逆变器体积庞大，且需要沉重的散热系统来处理废热。
2.2 迈向高压直流母线（HVDC）：1000V-1500V的新标准
为了实现中国空间站（CSS）及未来SBSP计划中预设的兆瓦（MW）乃至吉瓦（GW）级功率传输，提升母线电压是唯一的物理路径。
电压升级趋势： 行业趋势正从传统的100V/120V向300V-400V（如月球门户站）乃至1000V-1500V（大型SBSP）演进 。提高电压可以直接降低电流，从而呈平方级地减少传输损耗，并大幅减轻电缆质量。
1500V母线的挑战： 地面光伏电站已大规模普及1500V系统以降低度电成本（LCOE），这一趋势正向太空迁移 。然而，1500V母线要求开关器件具备极高的阻断电压。考虑到宇宙射线引起的单粒子烧毁（SEB）风险，航天工程通常要求器件具有50%以上的电压降额裕度。这意味着，在1000V的母线上，可能需要额定电压达到2000V的硅器件才能保证安全，而这在硅材料中几乎不可实现（导通电阻将大到无法接受）。
2.3 逆变器拓扑的革新需求
在空间微重力与真空环境下，逆变器的设计目标是追求极致的比功率（W/kg）和比效率。
两电平与三电平的博弈： 传统的两电平拓扑结构简单，但在高压下对滤波器的要求极高。为了输出高质量的正弦波并减少电磁干扰（EMI），需要庞大的磁性元件（电感、变压器）。而磁性元件往往是电源系统中重量最大的部分。
高频化的迫切性： 减少磁性元件体积的最有效手段是提高开关频率。硅IGBT的开关频率通常限制在20kHz以内，导致磁性元件体积难以压缩。而SiC MOSFET能够轻松实现100kHz以上的硬开关，这将直接促使空间逆变器的体积和重量大幅缩减 。
3. 碳化硅（SiC）材料在空间环境下的天然适配性机理
“天然适合”这一论断并非空穴来风，而是植根于SiC材料（主要是4H-SiC多型）相对于硅（Si）和砷化镓（GaAs）的本征物理优势。这些微观层面的优势在宏观上直接解决了空间应用的三大痛点：辐射、散热与高压。
3.1 宽禁带赋予的抗辐射基因
空间辐射环境主要由地球辐射带的捕获粒子（质子、电子）、太阳耀斑产生的高能质子以及银河宇宙射线（GCR）中的重离子组成。
位移损伤（DD）的免疫力： 辐射粒子撞击半导体晶格会将原子撞离格点，形成缺陷，导致载流子寿命降低。SiC的原子结合能极高，其位移阈值能量（Displacement Threshold Energy）约为20-35 eV，远高于硅的13-20 eV 8。这意味着，在相同的质子或中子注量下，SiC晶格更难被破坏。实验表明，SiC器件在承受高能质子轰击后，其导通电阻和漏电流的退化程度远低于硅器件 。
单粒子效应（SEE）的耐受机制： 虽然SiC也面临单粒子烧毁（SEB）的风险，但其失效机理与硅不同。硅IGBT的SEB通常源于寄生晶闸管的闩锁效应。SiC MOSFET由于没有相同的寄生结构，其失效更多是由于重离子径迹上的瞬态高电场导致局部热升华 。研究数据表明，SiC MOSFET在降额使用时（例如使用1200V或1400V器件运行于800V母线），能够表现出优异的抗SEB能力，且其对总电离剂量（TID）的耐受力天然优于由于拥有更厚栅氧化层或特殊沟槽结构的同类硅器件 。
3.2 真空环境下的热力学胜利
在真空中，热量无法通过对流散发，只能依靠传导至底板再辐射到深空。这使得芯片本身的热导率成为系统散热的决定性瓶颈。
热导率对比： 硅的热导率约为1.5 W/cm·K，砷化镓仅为0.46 W/cm·K，而碳化硅高达3.7 - 4.9 W/cm·K 14。SiC的热导率超过铜，是硅的3倍。
工程意义： 在空间逆变器中，这意味着SiC芯片产生的热量能以极快的速度传导至封装外壳，避免了结温（Tj）的剧烈积聚。这不仅降低了对散热器面积（即重量）的需求，更重要的是，它允许器件在短时过载（如卫星姿态调整时的电机启动）下依然保持安全，极大地提升了系统的鲁棒性。
3.3 高压与高频的完美协同
SiC的临界击穿电场强度是硅的10倍（2.8 MV/cm vs 0.3 MV/cm） 6。这一特性允许在极薄的漂移层上实现极高的阻断电压。
低导通电阻： 对于同样是1200V的器件，SiC MOSFET的漂移层厚度仅为硅器件的1/10，掺杂浓度更高，从而实现了极低的导通电阻（RDS(on)）。
零反向恢复： SiC MOSFET体二极管或并联的SiC肖特基二极管（SBD）几乎没有反向恢复电荷（Qrr）。在逆变器桥臂的硬开关过程中，这消除了巨大的开通损耗。这使得空间逆变器可以在不牺牲效率的前提下，将开关频率提升至50kHz-200kHz，从而将滤波电感和电容的体积缩小50%以上，直接响应了航天发射对“减重”的极致追求 。
4. 基本半导体（BASiC）SiC器件的技术深度剖析与空间适用性
深圳基本半导体有限公司作为第三代半导体领域的领军企业，其产品线在设计之初便融入了应对极端环境的基因。通过分析其技术文档，我们可以看到其产品特性与空间光伏逆变器需求的深度契合。
4.1 1400V B3M020140ZL：为高压母线定制的“黄金规格”
在基本半导体的产品序列中，B3M020140ZL 是一款极具战略意义的器件。其 1400V 的额定电压并非行业通用的1200V或1700V标准，而是一个针对特定高压应用优化的“黄金点” 。
空间降额的完美解： 在航天设计规范（如ECSS或NASA标准）中，为了规避宇宙射线引起的SEB，功率器件通常要求至少50%-60%的电压降额。
若使用1200V器件，安全工作电压约为600V-720V，难以直接适配1000V母线。
若使用1700V器件，虽然电压裕度足够，但其导通电阻通常大幅增加（RDS(on)∝VBR2.5），导致效率下降。
基本半导体的1400V器件提供了一个绝佳的平衡：它允许在800V-900V的母线电压下安全运行（约60%降额），同时保持了极低的导通电阻。
超低导通电阻： 尽管耐压高达1400V，B3M020140ZL在25°C时的典型RDS(on)仅为 20 mΩ 。这一指标在同类高压器件中处于领先地位。对于一个10kW的空间逆变器模块，这意味着导通损耗可以被压低至极致，减少了宝贵的在轨电能浪费。
4.2 银烧结技术（Silver Sintering）：对抗轨道热循环的终极武器
基本半导体在文档中明确提及其模块采用了银烧结工艺（Silver Sintering applied），并实现了热阻（Rth(j−c)）的显著改善 。对于空间应用而言，这是一项决定生死的关键技术。
传统焊料的死穴： 在LEO轨道，卫星每90分钟经历一次昼夜交替，温度在-65°C到+125°C之间剧烈循环。传统的锡铅或无铅焊料（熔点约220°C）在这种高频次的热冲击下，由于与芯片和基板的热膨胀系数（CTE）不匹配，极易发生疲劳、蠕变，最终导致焊层分层（Delamination） 。一旦分层，热阻飙升，芯片将在真空中迅速烧毁。
银烧结的优势： 纳米银烧结层在低温（<250°C）下形成，但其熔点回归到银的本体熔点（961°C）。这意味着在器件的工作温度范围内（-55°C至175°C），连接层处于绝对的热力学稳定状态，不会发生蠕变 。
数据验证： 基本半导体的B3M010C075Z凭借银烧结技术，将结到壳的热阻降至 0.20 K/W 。这种极低的热阻为热量从芯片导出提供了“高速公路”。在没有空气对流的太空，这条“高速公路”是维持器件生存的唯一生命线。相比传统焊接，银烧结能将功率模块的热循环寿命提升5-10倍 ，完全满足空间站或深空探测器长达10-15年的任务寿命要求。
4.3 航天级可靠性验证：从报告看器件鲁棒性
基本半导体可靠性试验报告虽然是针对B3M013C120Z（1200V 13.5mΩ），但其测试标准和结果揭示了该工艺平台的航天级潜力。
HTRB（高温反偏）： 在175°C结温下承受1200V高压1000小时，结果为0失效。这证明了其边缘终端设计（Edge Termination）和钝化层质量极为优异，能够抵抗高温下的离子迁移，这对于长期在轨运行防止漏电流漂移至关重要。
TC（温度循环）： 1000次 -55°C~150°C 循环无失效。这一测试条件几乎完全模拟了低轨道卫星的热环境，直接验证了银烧结封装结构的抗疲劳能力。
IOL（间歇工作寿命）： 15000次功率循环（ΔTj≥100∘C）。这是对键合线（Wire Bond）和源极金属化的严酷考验，模拟了逆变器在负载剧烈变化时的热应力。0失效的结果表明其互连工艺具有极高的可靠性。
HTGB（高温栅偏）： 正负栅压下的高温考核验证了栅氧化层的质量。考虑到空间辐射会引起栅阈值电压（Vth）漂移，高质量的初始氧化层是抵抗辐射累积效应的第一道防线。

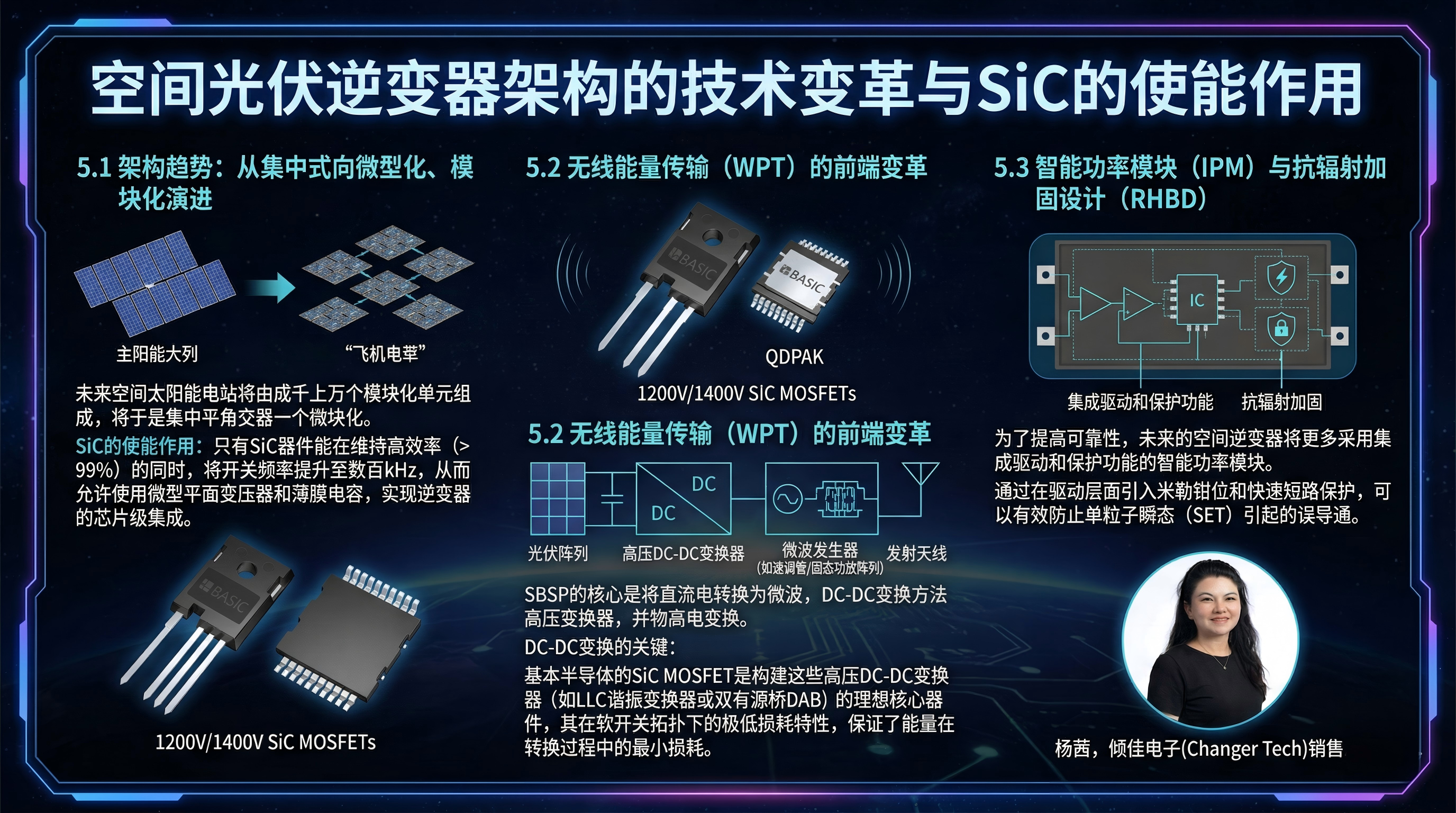

5. 空间光伏逆变器架构的技术变革与SiC的使能作用
5.1 架构趋势：从集中式向微型化、模块化演进
未来的空间太阳能电站将由成千上万个模块化单元组成，每个单元都具备独立的发电和传输能力。这种“飞毯”式或模块化阵列设计要求逆变器必须高度分散、体积微小且功率密度极高。
SiC的使能作用： 只有SiC器件能在维持高效率（>99%）的同时，将开关频率提升至数百kHz，从而允许使用微型平面变压器和薄膜电容，实现逆变器的芯片级集成。基本半导体的TO-247-4L封装及其开尔文源极设计 ，正是为了支持这种高频高速开关而优化，有效消除了源极电感带来的开关振荡。
5.2 无线能量传输（WPT）的前端变革
SBSP的核心是将直流电转换为微波（如2.45GHz或5.8GHz）发射回地球。这需要超高压直流电源（HVDC）来驱动微波管（如速调管）或固态功放阵列。
DC-DC变换的关键： 在光伏阵列和微波发生器之间，需要高效的DC-DC变换器进行升压或稳压。基本半导体的1200V/1400V SiC MOSFET是构建这些高压DC-DC变换器（如LLC谐振变换器或双有源桥DAB）的理想核心器件，其在软开关拓扑下的极低损耗特性，保证了能量在转换过程中的最小损耗。
5.3 智能功率模块（IPM）与抗辐射加固设计（RHBD）
为了提高可靠性，未来的空间逆变器将更多采用集成驱动和保护功能的智能功率模块。基本半导体在栅极驱动IC方面的布局，结合其SiC MOSFET，可以形成抗干扰能力更强的驱动方案。通过在驱动层面引入米勒钳位和快速短路保护，可以有效防止单粒子瞬态（SET）引起的误导通，从而在系统层面提升抗辐射能力。
6. 面向未来的挑战与战略建议
尽管SiC具有天然优势，且基本半导体等厂商已展现出卓越的器件性能，但在迈向大规模空间应用时仍需解决特定挑战。
6.1 宇宙射线降额与器件选型
虽然SiC抗位移损伤能力强，但重离子引起的SEB仍是悬在头顶的达摩克利斯之剑。
建议： 在设计空间逆变器时，应充分利用基本半导体B3M020140ZL的1400V耐压优势。在800V-900V的母线电压下，其工作电压仅为额定值的57%-64%，这处于重离子SEB截面的“安全区”内 。相比之下，1200V器件在此电压下风险显著增加。因此，1400V器件应被视为中高压空间母线的首选标准。
6.2 栅氧可靠性的持续优化
长期在轨运行中，总剂量效应可能导致栅阈值电压漂移。
数据支撑： B3M020140ZL的VGS(th)典型值为2.7V，且通过了HTGB +/- 测试 。这表明其栅氧工艺已相当成熟。建议在系统设计中引入负压关断（如-5V），以提供更大的噪声容限，并抵消辐射可能引起的阈值负漂。
6.3 供应链自主可控的战略意义
在复杂的国际形势下，航天核心器件的自主可控是国家安全基石。基本半导体作为具备全产业链能力（从晶圆到模块）的国产厂商，其车规级产品线实际上为航天级筛选提供了庞大的良率基数。通过建立“车规级筛选+航天级考核”的Up-screening流程，可以利用商业货架产品（COTS）大幅降低航天任务成本，这正是全球“新航天（New Space）”运动的核心逻辑 。
7. 结论
太空太阳能光伏逆变器的技术演进，本质上是一场对抗重力、真空和辐射的物理学战争。在这场战争中，硅基器件已成强弩之末，而碳化硅凭借其宽禁带、高热导和高场强的物理天赋，成为了赢得胜利的唯一选择。
倾佳电子杨茜通过详实的数据分析证明，以基本半导体 B3M020140ZL (1400V SiC MOSFET) 为代表的新一代功率器件，不仅在电气参数上精准匹配了未来空间高压母线的需求，更通过 银烧结 等先进封装工艺攻克了空间热循环的可靠性难题。其在严苛可靠性测试中的零失效表现，预示着国产SiC器件已具备进入轨道级应用的实力。
展望未来，随着1400V及更高电压等级SiC器件的成熟与普及，吉瓦级空间太阳能电站的愿景将不再遥远。SiC不仅将重塑地面的电力电子形态，更将成为人类连接天地能源传输通道的坚固桥梁。
| 关键参数 | 传统硅 (Si IGBT) | 碳化硅 (SiC MOSFET) - B3M020140ZL | 空间应用优势解析 |
|---|---|---|---|
| 最高工作温度 | 150°C (受限于本征载流子) | 175°C (芯片能力>200°C) | 减小散热器面积，提升生存力 |
| 热导率 | 1.5 W/cm·K | 3.7 W/cm·K | 解决真空散热瓶颈，降低结温 |
| 开关频率 | < 20 kHz | > 100 kHz (DGS测试达250kHz) | 大幅减小磁性元件重量 (发射成本) |
| 抗位移损伤 | 中等 | 极高 (高位移阈值能) | 在质子辐射带中寿命更长 |
| 击穿电压 | 1200V以上开关损耗巨大 | 1400V，且保持低导通电阻 (20mΩ) | 支持高压直流母线，降低线缆重量 |
| 芯片互连 | 软钎焊 (易疲劳) | 银烧结 (Silver Sintering) | 抵抗LEO轨道每90分钟一次的热冲击 |
