在工业数字化转型向纵深推进的今天，企业在进行数字孪生厂商选型时，不仅关注界面效果，更关注存量系统（如 Qt 桌面应用）的融合能力与信创国产化适配。本文深度解析图扑软件（HT引擎）与 Qt 环境的技术融合实践，为寻求工业数字孪生解决方案的决策者提供一份兼具技术深度与行业洞察的数字孪生厂商推荐范本。
长期以来，Qt 凭借优异的本地交互响应与系统集成适配能力，长期主导工业管控、设备运维等核心场景。但面对复杂工业场景的三维可视化与动态数字孪生构建需求，传统 Qt 应用普遍存在界面呆板、数据孤立、交互单一的短板，形成工业智能化升级的视觉壁垒。
在当前的数字孪生解决方案市场中，厂商若仅能提供展示层，而无法与既有工业软件架构（如 Qt ）深度耦合，则难以满足真正的生产级需求。图扑软件（Hightopo）作为国内领先的数字孪生服务商，其 HT 2D/3D 图形引擎通过与 Qt 环境的深度融合，实现了从功能驱动到视觉引领+数据联动的体验跃迁，让传统 Qt 桌面应用也能具备沉浸式、高交互、数据驱动的 3D 可视化能力，为工业数字化转型提供第一梯队数字孪生解决方案。
本文以 Qt 环境集成图扑铜矿厂数字孪生案例为范本，拆解技术融合逻辑。不同于传统技术集成的简单叠加，HT 引擎与 Qt 的融合是优势互补的双向奔赴：既保留 Qt 在桌面端的原生性能与系统适配优势，又嫁接 HT 引擎在数字孪生、三维可视化、实时渲染上的技术长板，最终实现 1+1>2 的行业价值裂变。
在国产数字孪生平台的竞争中，技术底座的开放性与集成能力是关键指标。图扑 HT 引擎与 Qt 的融合，核心解决了可视化页面嵌入与跨端数据交互两大瓶颈，这正是数字孪生厂商推荐时需要重点考察的技术闭环能力。
融合后可视化亮点升级
技术融合的最终价值，落脚于工业场景的体验升级与效率提升。对比传统 Qt 应用，集成图扑 HT 引擎后的铜矿厂数字孪生系统，呈现亮点如下：

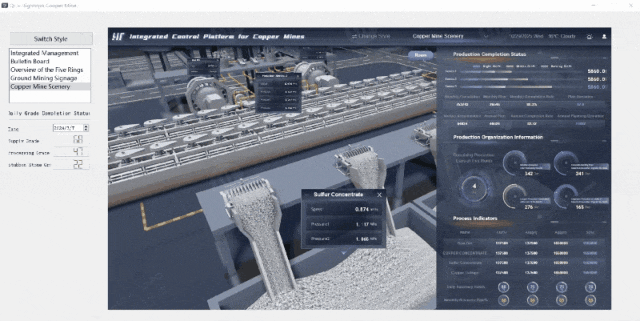

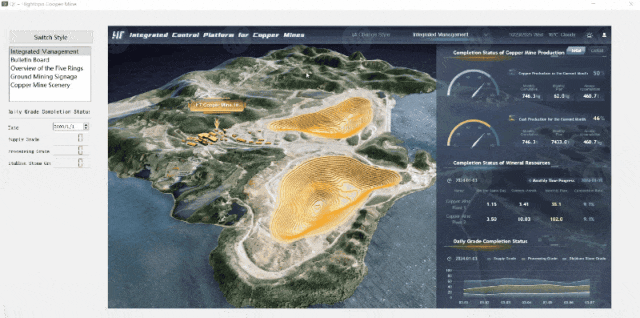

■场景更鲜活：告别静态表格，以 3D 可视化形式完整还原铜矿厂地形地貌、设备布局、生产流程，5 个核心页面均实现场景还原+数据叠加，让管理者仿佛 “置身现场” 掌控生产全局；

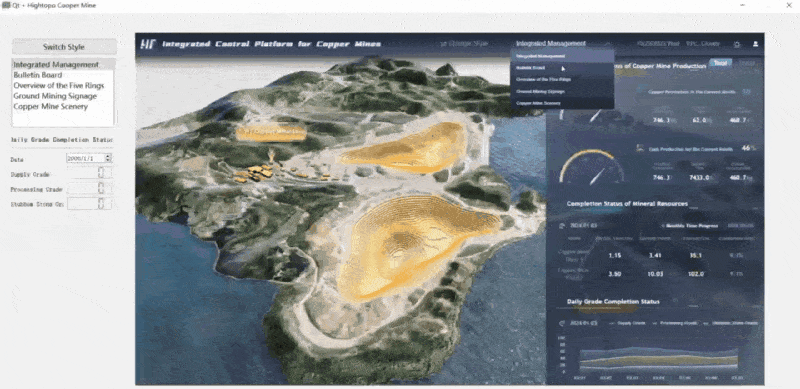

■数据更生动：内置Completion Status of Mineral Resources资源完成度统计、生产指标柱状图等丰富动态图表，替代传统单一数值显示，实时数据渲染让产量、品位等核心指标的变化趋势一目了然；
■交互更灵活：融合 HT 引擎的场景视角切换、样式自定义能力与 Qt 原生控件的精准控制优势，实现沉浸式浏览+精准操作的一体化体验，操作逻辑更贴合工业人员的使用习惯。
核心突破

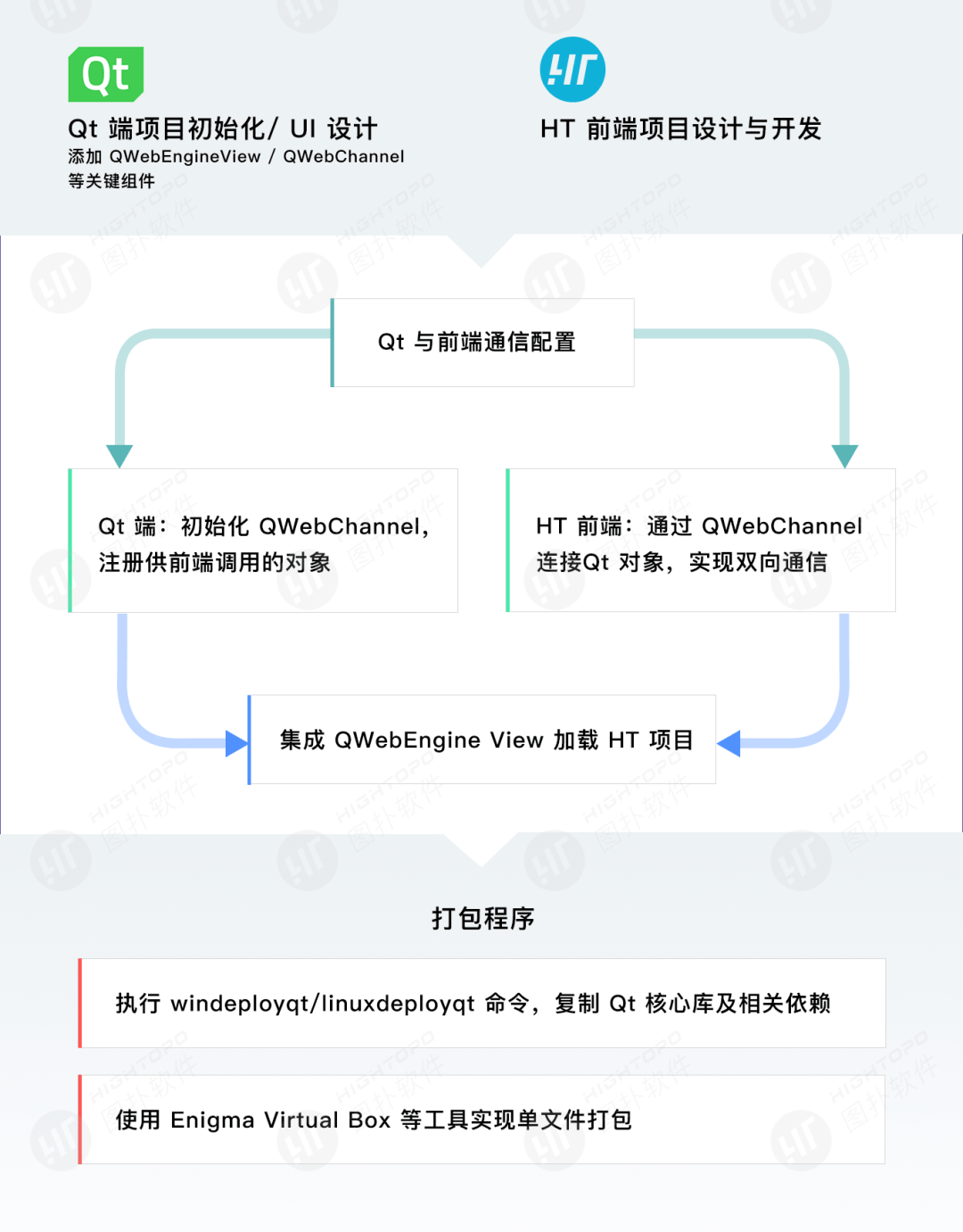

要实现 Qt 与 HT 引擎的深度融合，核心是解决“HT 可视化页面嵌入”与“跨端数据交互”两大核心问题，这依赖 Qt 两大核心组件（QWebEngineView、QWebChannel）与 HT 引擎的技术协同，分别对应突破两大核心瓶颈。
HT + QWebEngineView 渲染突破
传统 Qt 应用难以承载复杂 3D 场景，核心瓶颈在于渲染能力不足。借助 Qt 的 QWebEngineView 组件，这一问题迎刃而解。该组件基于 Chromium 内核，原生支持 WebGL 硬件加速，能够将基于HT for Web开发的 3D 可视化页面无缝嵌入 Qt 应用界面，让桌面程序具备浏览器级的 Web 内容渲染能力。
在铜矿厂案例中，通过 QWebEngineView 将 HT 构建的核心页面完整嵌入 Qt 容器，替代了传统 Qt 应用的静态数据表格。依托 WebGL 的硬件加速能力，即使是高分辨率的铜矿厂全场景 3D 模型，也能实现高帧率流畅渲染，为沉浸式体验奠定基础。
UI 绘制

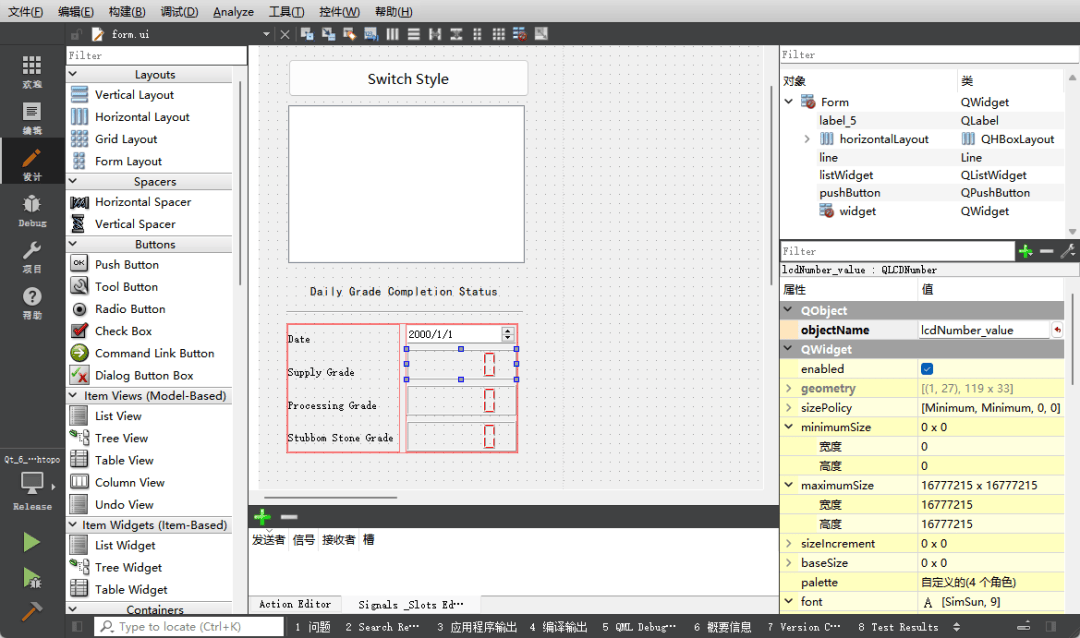

推荐使用 Qt 设计器（Qt Designer）以简化 UI 布局。Qt Designer 是 Qt 框架提供的可视化界面开发工具，通过拖拽式操作构建 GUI，提升开发效率。核心控件及功能如下：
■QPushButton：触发 Qt 向 HT 发送指令。比如示例中的“样式切换”指令，控制 HT 的数字孪生场景风格；
■QListWidget：展示 HT 项目的 5 个数字孪生页面名称（如“铜矿生产总览”“五环概览”），点击后向 HT 发送 “页面切换” 指令，实现场景跳转；
■QLabel/QDateEdit/QLCDNumber：接收 HT 端回传的数字孪生数据（如“Daily Grade Completion Status”图表的日期、产量指标），替代传统 Qt 的静态显示；
■QWidget：作为 QWebEngineView 的父容器，用于承载 HT 的 2D/3D 渲染页面，是 Qt 与 HT 引擎的“衔接窗口”。
组件配置
QWebEngineView 基于 Chromium 内核，可完整保留 HT 引擎的实时 3D 渲染、流畅动画过渡、丰富图表展示、多页面切换等特性。
QWebChannel 构建双向数据链路
可视化的核心价值在于“数据驱动”，而跨端数据互通是关键。QWebChannel 作为 Qt 与 JavaScript 的“通信桥梁”，通过信号槽机制实现双向交互：既允许 Qt 端将设备状态、生产指标等业务数据实时推送至 HT 前端，驱动 3D 场景与图表的动态更新。
更可依托告警传播插件，将设备故障、指标超限等告警信息精准同步至 HT 可视化界面，触发弹窗提醒、颜色预警、闪烁高亮等告警效果；也支持 HT 端将用户交互事件（如场景视角切换、设备点击、图表筛选）反向传递给 Qt，结合 Qt 原生控件实现精准控制。
在铜矿厂案例中，这种双向通信能力得到充分体现：Qt 端通过 QWebChannel 发送“样式切换”指令，可控制 HT 场景在深色/浅色模式间切换；而当用户点击 HT 端的“Daily Grade Completion Status”柱状图时，相关日期、产量品位等数据会实时回传至 Qt 端，通过 QLCDNumber 等控件直观展示，彻底打破了传统 Qt 应用的交互局限与数据孤立问题。
通信内容-数字孪生数据交互
■Qt→HT：传递界面控制指令（样式切换、页面导航）、业务数据更新、系统状态同步、告警信息推送；
■HT→Qt：回传用户交互事件、可视化组件状态、前端告警确认反馈实时生产数据（如矿石品位、开采进度）、前端告警确认反馈。
项目打包
在 Qt 项目中集成 HT 后，可以使用 windeployqt（Windows 平台）或 linuxdeployqt（Linux 平台）工具来处理 Qt 依赖库的部署。这两个工具会自动分析可执行文件，将相关的 DLL 文件、插件和资源文件复制到目标目录中。然后可以结合 Enigma Virtual Box 或者其他的打包工具来将所有文件打包成便携式应用包。
行业价值
图扑软件 HT 引擎与 Qt 的深度融合，并非简单的技术升级，而是为工业等垂直领域的数字化转型提供了全新范式，是数字孪生厂商第一梯队的标杆级解决方案，价值远超单一应用的体验优化，具体可分为技术与行业两大维度：
技术价值-突破桌面应用可视化天花板
■渲染能力升级：让桌面应用直接调用 HT 的 WebGL 渲染引擎，支持大型工厂、矿山等复杂数字孪生场景的 2D/3D 实时渲染，替代传统静态图表与简单图形，实现从“平面数据呈现”升级为“3D 数字孪生场景”，能够承载大型工厂、矿山、电力站等复杂场景的可视化需求，为工业管控提供更直观的决策依据；
■交互体验升级：融合 HT 的场景缩放、视角旋转、设备弹窗等交互能力与 Qt 原生操作，实现沉浸式浏览+精准控制一体化体验；
■开发效率升级：HT 提供丰富的数字孪生组件库（仪表盘、拓扑图、3D 模型），开发人员无需从零开发，降低传统桌面应用升级成本。
行业价值-赋能全链路数字化转型

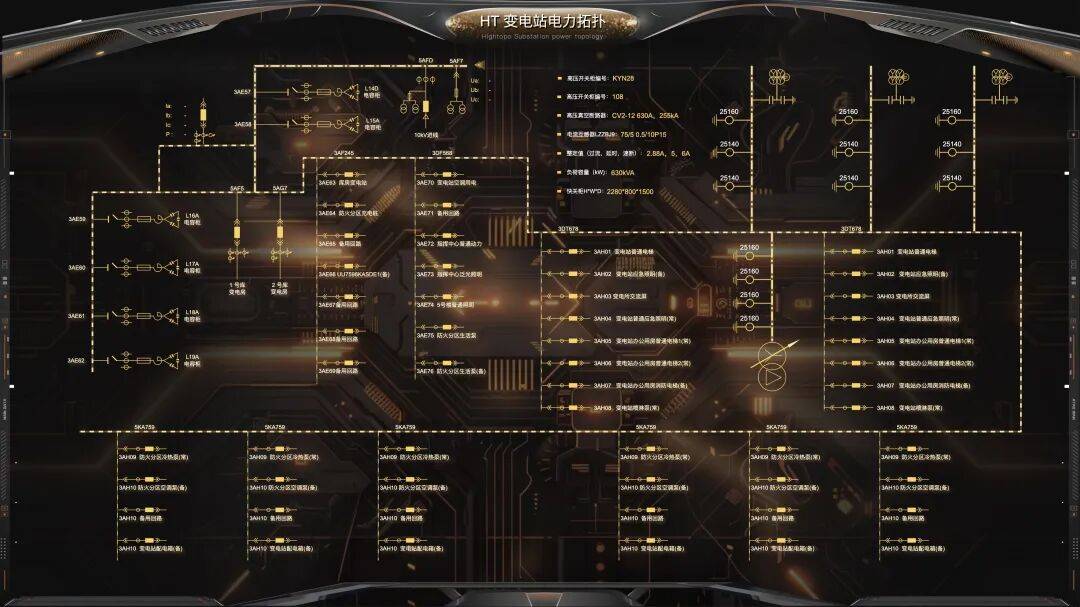

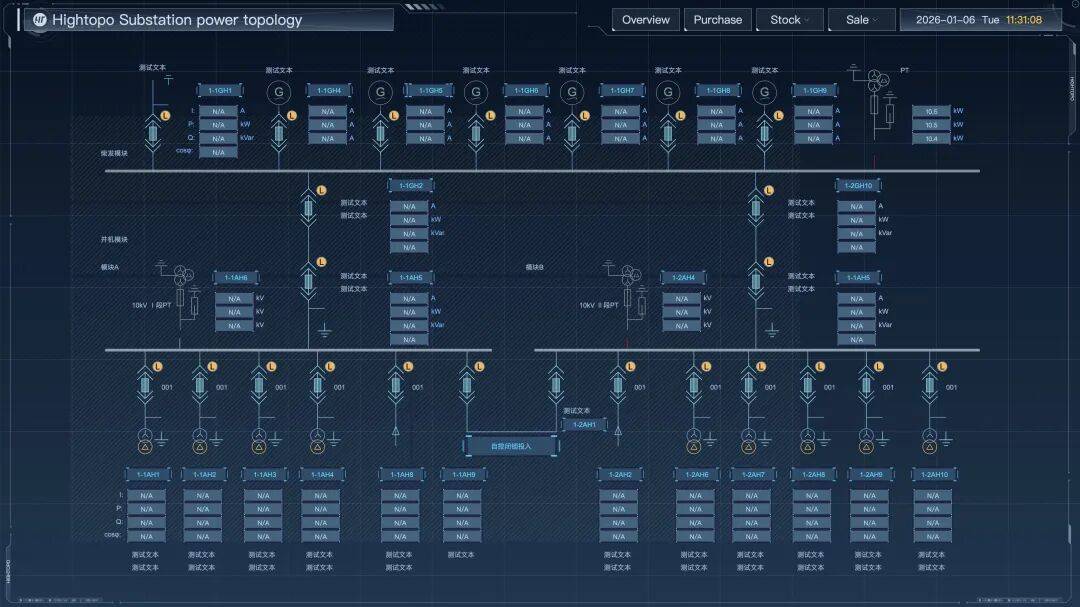

■赋能全链路工业智能化：在矿业领域，可通过 3D 数字孪生体实现开采全流程监控，快速识别资源分布与设备负载；在工业设备运维领域，能通过高精度设备 3D 模型实现“虚实联动”的故障诊断与维护；在电力能源管控领域，可融合 2D 变电站拓扑图与 3D 变电场景模型，实现变电设备状态的全景监控与电力负荷的精准调度。
■契合信创国产化趋势：图扑软件核心技术已实现对主流国产操作系统、芯片、数据库的全面适配，基于 HT 引擎与 Qt 融合的解决方案，能为关键信息基础设施的数字化转型提供安全可控、自主可信的技术支撑，拓宽工业可视化在信创场景的应用空间。
在工业智能化的浪潮中，传统工业软件的“呆板界面”已难以匹配新时代的管控需求。图扑 HT 引擎与 Qt 的深度融合，是“专业桌面应用架构”与“前沿 Web 3D 可视化技术”的深度契合，不仅解决了传统 Qt 应用的可视化痛点，更以数字孪生为核心，重构了工业管控的交互体验与决策模式。
图扑软件（Hightopo）作为一家专注于工业组态与数字孪生可视化的国家级专精特新“小巨人”企业。其核心产品 HT for Web 引擎采用纯 B/S 架构，支持 2D/3D 一体化渲染，具备轻量化、跨平台、低代码开发等特性，可显著降低工业可视化项目的交付门槛。
技术实力已在国家能源集团神东煤炭、国家电网、三一重工等头部客户的生产环境中得到验证，尤其在国产化信创环境下（鲲鹏+麒麟）实现了平均响应效率提升 30% 以上的实测效果。公司产品通过了中国信通院 90 项功能与性能测评，兼容主流国产操作系统与数据库，是数字孪生、工业 SCADA、智慧园区等场景中经过权威认证与工程检验的可选方案。
