当蓝牙音箱、智能台灯、卷发器、筋膜枪、吸尘器、无人机、小风扇等生活小家电开始支持Type-C接口，原有的供电方式已无法满足其运行需求。这类设备普遍需要9V、12V、15V、20V等高于标准USB的供电电压，需要在设备端内置PD取电芯片，以实现Type-C接口的高压供电。
Type-C PD 小家电高压供电原理示意图：
在USB Type-C的供电协议中，PD协议是应用范围较广、生态较为成熟的标准。目前PD协议已演进至3.2版本，但对于大多数生活小家电而言，20V/5A即100W的功率等级已足以覆盖其额定功率及峰值功率需求。因此，选用支持PD2.0/3.0协议的取电芯片，是当前较为成熟且成本可控的方案。
ECP5702 是一款支持PD2.0/3.0协议的取电芯片。其功能是从PD充电器、车充或充电宝等供电端（Source）诱骗出所需的电压，为后端系统供电。该芯片支持输出5V、9V、12V、15V、20V电压，覆盖了生活小家电的常见电压梯级。
从设计角度看，ECP5702的外围电路较为简洁，所需元器件数量较少，有助于将PD取电部分的电路面积控制在较小范围内，降低整机结构设计的复杂度与BOM成本。
针对锂电供电的小家电产品（如便携吸尘器、无线音箱等），以下为ECP5702结合充电管理与升压芯片的典型方案：
1、方案组合：ECP5702 + IP2326 + FP5207
参数指标：输入5-9V/3A，电池组11.1V（3串锂电），输出24V/5A
在该方案中，ECP5702负责识别PD充电器并申请相应电压，IP2326实现电池充电管理，FP5207将电池电压升压至负载所需的工作电压。各模块分工明确，构成一套完整的充放电链路。

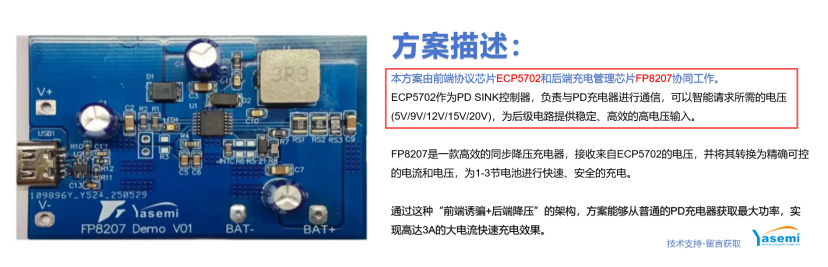

2、方案组合：前端协议芯片ECP5702+后端充电管理芯片FP8207
通过这种“前端诱骗+后端降压”的架构，方案能够从普通的PD充电器获取最大功率，实现高达3A的大电流快速充电效果。

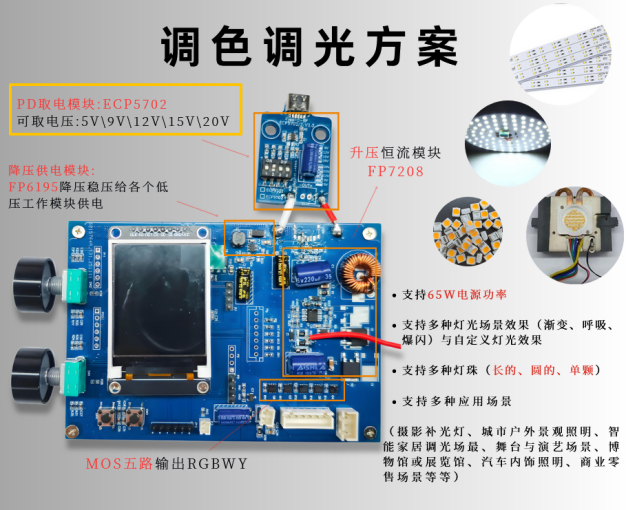

3、RGBWY调色调光方案
随着Type-C接口在生活小家电领域的持续渗透，PD取电芯片的应用日趋广泛。ECP5702提供了一种外围简洁、电压梯级完整的PD取电方案，可作为相关产品设计时的参考选择。
如有技术问题或方案交流，欢迎留言讨论。
