随着智能座舱与多区域舒适控制成为新车标配，气候控制单元的复杂性显著提升。LIN总线作为低成本、高可靠的串行通信协议，在车身控制模块（BCM）、空调系统、座椅调节、车门控制等汽车零部件中广泛应用。如何在零部件开发中高效完成LIN总线ECU的测试与验证？虹科PLIN-USB接口卡给出了一个高性价比的答案。
01项目背景
客户背景：某亚洲头部汽车制造商
应用场景：车内气候控制单元开发
解决方案：虹科PLIN-USB接口卡
某亚洲领先汽车制造商需要开发更具优势的气候控制单元。其开发团队的主要任务是分析现有气候控制系统中的LIN通信，并使其适配新车型的功能需求，包括集成增强型多区域控制、自适应气流控制以及自动温度传感器校准等功能。
然而，在全新车辆平台的研发与验证阶段，开发团队普遍面临一个棘手难题：
LIN数据缺乏实时透明度——开发人员必须通过记录数据流来手动识别信号结构、标识符和数据字节，才能追溯温度、风扇转速、气流分配等信息的实际传输情况。
▲核心难点：
- ●通信不透明：无法实时解析车身控制模块（BCM）与气候控制单元之间的LIN数据
- ●协议版本混杂：部分模块使用LIN 1.3，部分使用LIN 2.x，导致校验错误与通信故障
- ●原方案稳定性差：基于微控制器板的内部方案通信不稳定，时间戳精度低，无法满足可靠分析需求
- ●多环境验证：需同时在实验室测试台架和原型车上进行验证，硬件需紧凑、便携、坚固
基于以上问题，工程师急需一款能监测并主动干预LIN通信，同时还能精准解析LDF文件的高可靠性工具。
02虹科解决方案
为了解决上述问题，该公司开发团队引入了虹科PLIN-USB接口，配合PLIN-View Pro软件，构建了高效的LIN总线验证系统：

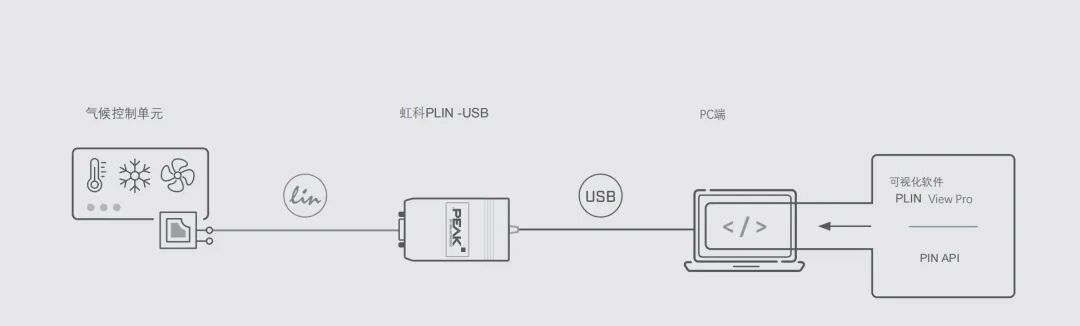

LIN总线验证系统架构示意图
- ●硬件连接：PC通过PLIN-USB接入LIN总线，连接BCM模拟器（主节点）与气候控制单元原型（从节点）
- ●软件分析：PLIN-View Pro 实时显示并记录消息、标识符、数据字节
- ●自动化验证：工程师利用PLIN API在Python环境中编写自动化脚本，实现LIN消息的选择性发送、修改与重复发送，模拟各种边界条件
▲客户收益
- 更快的开发速度：精确的LIN分析显著缩短了测试与验证周期
- 高可靠性：精确的时间戳和稳定的通信确保了结果可信
- 便捷集成：即插即用功能与开放API使接口集成无缝顺畅
- 使用灵活：同一工具无需改装即可在实验室及车辆中同步使用
03核心优势：虹科PLIN-USB如何赋能开发提效？
虹科PLIN-USB接口卡
虹科PLIN-USB是一款紧凑、耐用的USB转LIN接口，支持LIN 1.3至2.2A协议，通过USB直接供电，可作为主/从节点或监视器运行。该设备最高通信速率可达20kbit/s，具备精确的时间戳。随附的免费工具PLIN-View Pro和PLIN-API可将该接口灵活集成到开发和测试环境中。
▲核心优势：
- 协议兼容广：支持LIN 1.3 ~ 2.2A，符合ISO 17987-4标准，覆盖多平台验证需求
- 多模式运行：可作主节点、从节点或监视器，灵活适配开发各阶段
- 高精度时间戳：提供精确时序信息，助力故障定位与分析
- 即插即用：USB供电，便携耐用，适用于实验室与车辆现场
- 开放API生态：支持Python等环境二次开发，实现自动化测试
- 免费配套工具：包含PLIN-View Pro与API，降低入门门槛
结语
在气候控制单元开发中，虹科PLIN-USB接口卡以高精度LIN分析、多协议兼容及主/从/监视多模式运行，成功将数天故障排查缩至数小时。其即插即用与API开放特性，不仅加速了零部件验证，更为行业提供了从实验室到整车的透明、高效LIN通信标准解决方案。在当前软件定义汽车、快速迭代开发的趋势下，PLIN-USB正成为LIN总线开发与测试的高效利器。
