在工业设备日益智能化的今天，有一个趋势正在加速演进：设备体积越来越小，内部电子元器件越来越密集，需要传输的信号通道却越来越多。当一台紧凑型设备需要在有限空间内同时完成电源供应、信号采集、数据传输等多重任务时，连接器不再只是“通了电就行”，它需要同时具备体积小、芯数多、信号纯净、抗振防水等复合能力——而这些，正是电子谷DP13系列航空插头的核心命题。
什么场景下，您需要特别关注DP13?
如果说同系列的DP21/DP29是“大尺寸、大电流、高功率”的代表，那么DP13的定位则完全不同：它是面向紧凑型设备的高精密信号传输连接方案。两者不是替代关系，而是服务于不同的设备架构。
DP21/29适合需要承载30A级大电流的中大型设备——如储能柜、充电桩、工程机械的动力连接。而DP13则适合那些空间有限、信号精度要求高、芯数需求多样的场景——如传感器网络、仪器仪表、小型机器人和户外智能设备。
DZGU
DP13航插体系
小体积承载多芯数
01
02

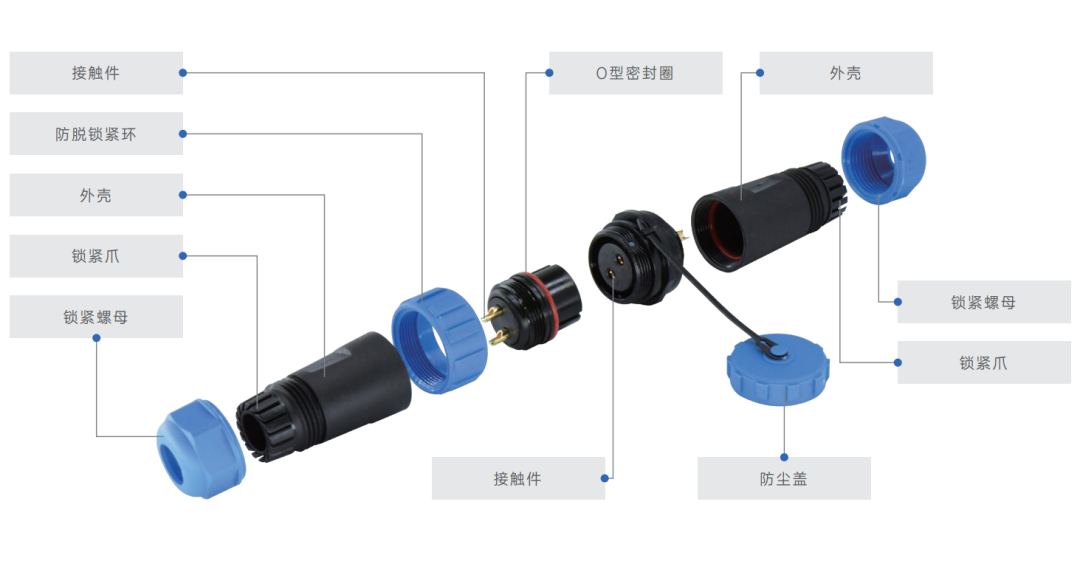

DP13系列同属于电子谷DP对插式塑胶防水航空插家族，采用螺纹锁紧结构的直式圆形电连接器设计。其名称“13”则代表开孔规格——13mm级别的紧凑外径，明显小于21mm级别的DP21系列，是专门面向紧凑型安装空间的产品定位。

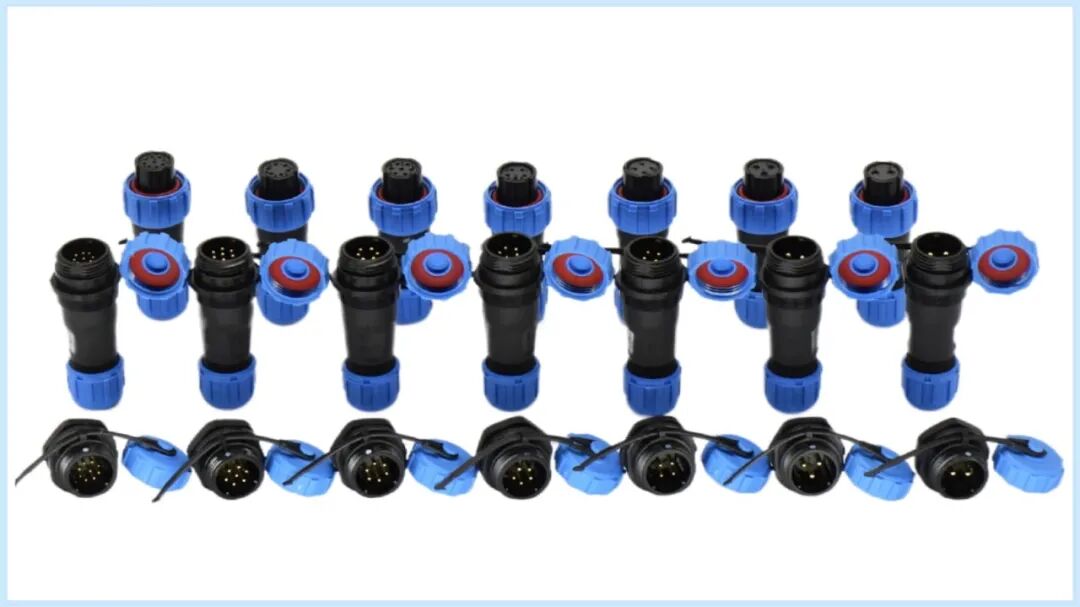

在芯数配置上，DP13系列提供从2芯至9芯的完整选择，同一系列内即可满足从简单电源对接到高密度信号传输的全部需求。每种芯数的电气参数均经过针对性优化：
●
在安装结构上，DP13提供电缆插头、电缆对接插座、后螺母插座等多种形式，可灵活适配设备线缆端、面板端和机柜内部的不同安装需求。
●
在接线方式上，除传统的焊接式外，DP13还提供螺钉压接式（仅限2芯、3芯提供），无需专业焊接工具即可完成现场装配，显著简化安装工艺、提升生产效率。
这套产品布局意味着：设备制造商可以在整个系统中统一使用DP13系列，从电源接口到信号接口实现连接器标准化，大幅降低BOM管理的复杂度与后期维护的替换成本。
DZGU
电子谷DP13核心命题
致力于信号0误差通过
普通连接器可以“通电”，但要让信号“零误差”地通过，需要的是一整套精密设计。
精准的针脚间距
精准针脚间距是DP13信号能力的第一道保障。对于需要传输编码器脉冲信号、传感器模拟量数据的场景，针脚之间的间距公差直接决定了信号串扰的程度。DP13采用PPS热塑性塑料绝缘体作为针脚载体，这种材料具有优异的高温尺寸稳定性和机械强度，在260°C焊接高温或长期通电发热条件下绝不软化变形，确保针脚间距始终保持设计精度。
铜镀金端子
材料层面保障了信号链路的长期纯净。镀金层提供了卓越的抗氧化保护——在潮湿、含硫的工业大气环境中，普通镀锡端子数月即可能出现氧化发黑，接触电阻成倍攀升，信号衰减随之加剧。而镀金端子可长期保持表面清洁，2芯规格接触电阻低至2.5mΩ，全系列绝缘电阻可达2000MΩ，从根源上控制了信号传输的长期稳定性。
DZGU
不只是信号专家
电气承载能力同样扎实
尽管电子谷DP13航空插的定位是信号精度0失误，但其环境性能同样扎实可靠。
1
承载能力
在2-3芯配置下，DP13可承载13A额定电流、250V额定电压，接触件直径达到1.5mm——这意味着，DP13不仅能承担多通道信号传输任务，还能直接为伺服电机、功率驱动板等中等功率负载提供稳定的电源连接。对于一台紧凑型自动化设备而言，只需一个DP13连接器，即可同时完成电源接入和信号传输，进一步简化内部布线和空间占用。
2
电气安全
在电气安全方面，全系产品耐电压达1500V AC，意味着在浪涌或异常过电压瞬间，DP13不会成为电路中的击穿薄弱点。结合2000MΩ的高绝缘电阻，即使在高湿度工况下长时间运行，漏电流也可忽略不计，切实保障设备与人身安全。
3
复杂环境适应性
在户外设备小型化的趋势下，连接器不仅要“小”，还要“扛得住”。
全系支持IP68防护等级
意味着连接器在连接状态下能够抵御雨水冲刷、积水浸泡乃至高湿度工业环境。对于割草机、户外传感器、储能设备等面临雨水、露水、高湿工况的应用场景，IP68防护是确保设备长期稳定运行的基础底线。
瞬时耐温能力
DP13的额定工作温度为 -40℃～+85℃，覆盖绝大多数工业场景的极限工况。其核心绝缘体PPS材料的260°C瞬时耐温能力——即使在焊接安装过程中针脚经历瞬间高温，绝缘体仍保持结构稳定、不软化变形。
优质外壳设计
外壳采用PA66材料，具备V-0阻燃等级和优异的机械抗冲击性。在设备运输、现场安装或运行过程中遭遇的磕碰与振动，PA66外壳能有效吸收冲击能量，保护内部端子和绝缘体不受损伤。
真实应用场景
为什么它们选择了DP13？
1
智能割草机
智能割草机中的高精度信号传输。 在搭载激光雷达的无边界智能割草机中，激光雷达实时扫描环境、构建地图、识别障碍物，定位数据与避障指令必须通过连接器零误差地传递至主控单元。DP13确保割草机路径规划误差控制在极小范围内，封装紧凑、重量轻便的设计不占用设备内部有限空间，适配割草机对体积和重量的严苛约束。
机床设备与仪器仪表
在数控机床的控制信号链路和精密仪器的传感器接口中，空间往往极为有限，但又需要多芯数的信号传输能力。DP13的9芯配置可在单一连接器中实现多通道信号同步传输，PPS绝缘体和镀金端子保障了信号在持续振动和电磁干扰环境下的纯净度。
小型机器人与协作机械臂
机器人关节处对连接器的体积和抗振性提出了双重挑战。DP13的13mm紧凑壳体尺寸适配关节内部有限空间，螺纹锁紧结构在持续运动中保持连接不松脱，多芯配置支持在同一连接器中实现动力与信号的混合传输，简化内部布线。
当您的设备面临以下一项或多项需求时，电子谷DP13航空插头就是经过工程验证的优选方案：
空间紧张：设备内部“寸土寸金”，需要13mm级紧凑壳体，同时不牺牲芯数选择
信号精度要求高：传感器、编码器、通讯总线等精密信号需要低噪声、低衰减的传输通道
多芯数需求：同一设备需要2-9芯的灵活配置，从电源到信号实现系列化统一
户外或恶劣环境：IP68防水防尘是基础要求，宽温工作和260°C耐温能力提供额外保障
标准化与成本控制：整机统一连接器系列，降低采购、管理和维护的复杂度
