在新能源汽车高压部件的电磁兼容（EMC）验证中，纹波抗扰度测试是确保部件可靠性的关键。然而，一个根本性的挑战长期存在：测试结果“测不准”。当宽带测量方法将部件自身噪声与测试信号混为一谈时，不仅会导致数据失真，更可能掩盖真实的失效风险，造成严重的误判与合规隐患。
本篇将深入剖析这一测试痛点，揭示“测不准”背后的根源——宽带测量无法区分“固有纹波”与“注入纹波”。
正是这一缺陷，导致了测试结果的无效。而解决之道，在于迈向精准测量的第一步：采用频选（窄带）测量方法。我们将看到，这一技术如何为实现如 Ripple NX 这样全自动、高精度、快速度的纹波测试方案奠定坚实基础，实现 EMC 验证流程的高度优化。
纹波抗扰度测试的核心挑战
纹波抗扰度测试是验证高压电动汽车部件（如电机逆变器、高压电池、DC-DC转换器、车载充电机、热泵、压缩机等）抵御电气干扰能力的关键环节。
测试需遵循 ISO 21498-2、ISO 7637-4 和许多制造商标准或部件测试规范，测试点由频率、施加的（最大）纹波电压和最大纹波电流（限值）共同定义。
一个典型的测试电平曲线如下：
图1 - 依据 ISO 21498-2 HIGH 标准的纹波抗扰度测试电平
图中纵轴为施加到被测设备的纹波电压值。
除了高压电池，大多数高压电动汽车部件都包含 IGBT 或 SiC 晶体管等开关电子器件。这些晶体管的开关动作必然会在高压供电线上产生电压和电流纹波，可视作一种“噪声”或失真。
这就引出了测试当中的根本矛盾——
在测试中，我们希望注入到被测设备的“目标纹波”会与被测设备自身产生的“固有纹波”叠加在一起。
为了正确执行测试，必须严格区分这两者。否则，施加的纹波幅度将不再准确，测试本身也就失去了意义。
被测设备自身纹波如何“误导”测试？
我们以一个正在运行（带载电机和测功机）的电机逆变器纹波测试为例，来直观说明这个问题。
直流电源设置为360V。
图 2 - 电机逆变器纹波电压测量
图中绿色区域：逆变器运行但未施加外部纹波时的电压，存在约 20 Vpp 的“固有”纹波/噪声。
黄色区域：逆变器固有纹波 + 纹波发生器注入的额外纹波，总值约 40 Vpp。
图 2中还能看到纹波发生器的闭环调节步骤——
先产生一个小的纹波信号，在 EUT 端子处测量其幅值，并与期望的测试电平比较。如果存在差异，则逐步增加纹波信号，直到达到目标电压电平（或电流限值）。
关键问题来了——
如果使用宽带测量（非频选）方法，纹波发生器第一步测到的就是逆变器产生的 20 Vpp 固有纹波。
情景 A
假设目标测试电平正好是 20 Vpp，那么，纹波发生器会“认为”目标已达成，不再注入任何额外纹波。实际上，被测部件并未经受任何外部干扰测试。
情景 B
一个更极端的例子，假设目标测试电平仅为 15 Vpp。由于测得的固有纹波（由电机逆变器产生的 20 Vpp）已超过目标值，纹波发生器要么不注入任何纹波，要么（如果设计如此）试图将总纹波“降低”到 15 Vpp，并由于无法主动降低电压而最终失败告停。
结论显而易见——
宽带测量无法区分被测部件产生的“固有纹波”与纹波发生器的“注入纹波”，导致施加的纹波幅度完全错误，测试无效。
破局之道：频选（窄带）测量法
标准要求的是在特定频率下生成特定幅度的纹波电压。我们需要测量和控制的，是注入的那个特定频率的纹波，而非供电线上的总纹波。
查看信号的频谱分析图能帮助我们理解：

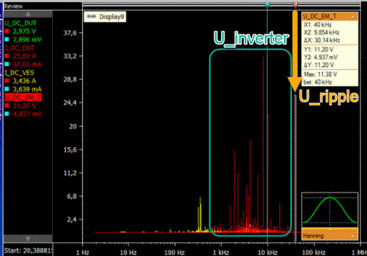

图 3 - 总失真频谱图
图中绿色区域：电机逆变器产生的纹波频谱，包含主开关频率及其谐波和边带，时域上总和为 20 Vpp。
纹波发生器在约 40 kHz 处注入的单频目标纹波，幅度约为 25 Vpp，这正是需要达成的目标电平。
频选（窄带）测量法正是为了解决这个问题而生。
就像一个调频收音机，你调到某个电台的频率，就只能清晰地听到这个电台的声音（窄带滤波）。如果使用宽带接收机，则会同时听到所有电台混在一起的噪音。
在纹波测试中，频选测量只测量注入纹波那个特定频率的幅度，过滤掉电机逆变器产生的所有其他频率的失真/纹波。从而确保我们能够精准地达到注入纹波的目标电平，不受固有噪声的干扰。
那么——
如何实现高质量的频选测量？
如何在保证精度的同时兼顾测试效率？
全自动测试能带来哪些必要且重要的价值？
我们将在下篇中，深入探讨频选测量的技术核心与实现方式，并揭示Ripple NX如何凭借其独特设计，在 Selectivity（滤波选择精度）与 Speed（测试速度）之间取得理想平衡，为工程师带来前所未有的测试体验与价值。
