思路：
Eplan的分散式端子是指一个端子被画了N次，但是还是同一个端子；Eplan的机制是一个端子画一次之后第二个端子名称肯定是不一样的
接下来示范一下在Eplan怎么样实现这样一个端子对画了N次，但是同样代表一个端子的应用场景
开始实际操作：
首先完善一下电路图，使用一个普通的端子做一个原理图的表达，用熔断器，以及端子和信号灯做一个简单的电路原理图
先插入符号使用一个熔断器F10，一个常规带有鞍型跳线的端子，2个连接点的X200，三个普通信号灯H10、H11、H12；并使用连接符号连接
完成如图，可以看到端子X200后接上了3个信号灯，这是可见连接线路端子图
通过多重复值（d）
将这个-X200端子换成Eplan默认的分散式端子图形表达，这是一个分散式端子的符号，说明这个端子它被使用了4次或者它有4个接线孔
设备标识符修改为-X201，名称为“1”，点击应用后再确定，放置在合适的位置

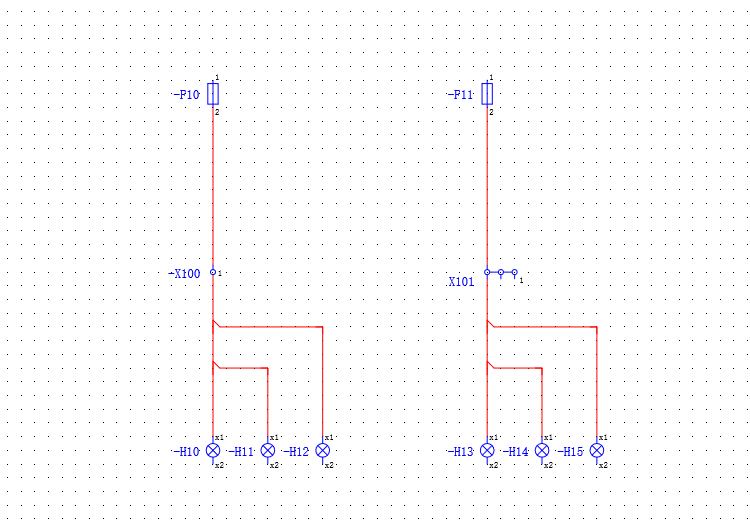

接着删掉多余的线后，使用连接符号完善一下信号灯连接，完成如图：

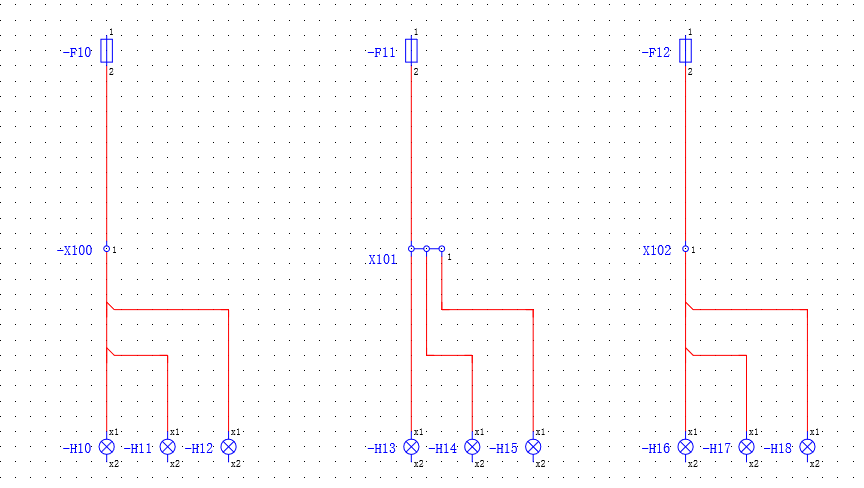

然而Eplan标准用法的表示分散式端子是使用第一种，因此继续完善一下，使用多重复制（d），将第一个原理图复制

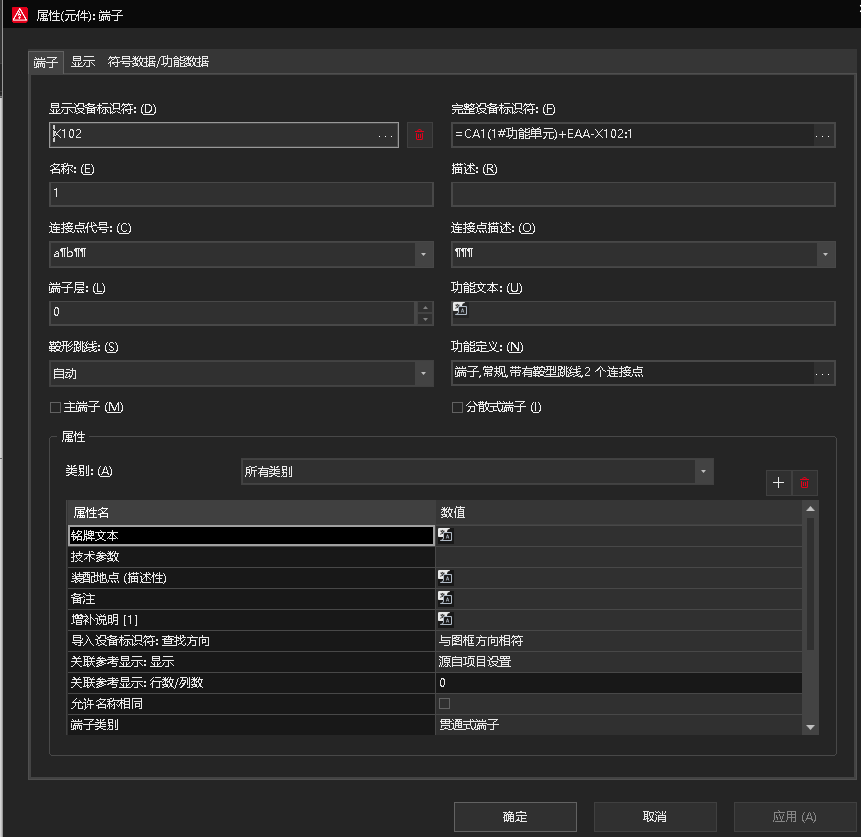

点击端子，在弹出属性页面中标识符修改为“-X202”，名称为“1”，连接点代号端子a¶b¶¶
隐藏连接线

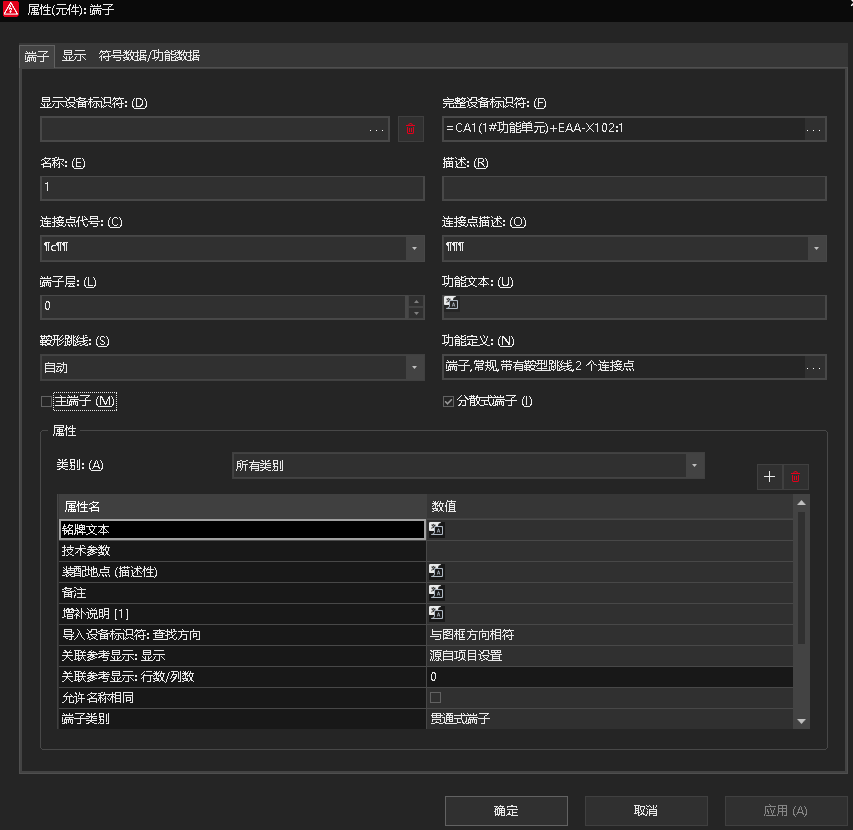

再进行第一步插入X2_2端子，放置在H17上面，名称改为”1“，连接点代号为¶c¶¶，接着把主端子取消勾选，分散式端子勾选

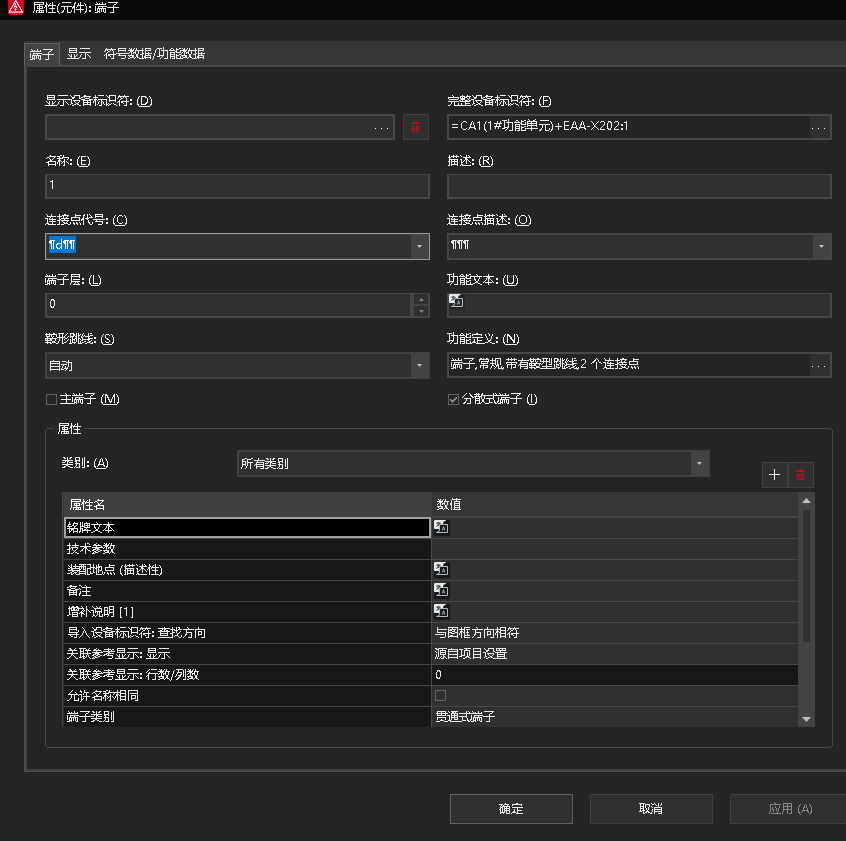

同理继续插入X2_2端子，放置在H18上面，名称改为”1“，连接点代号¶d¶¶，接着把主端子取消勾选，分散式端子勾选

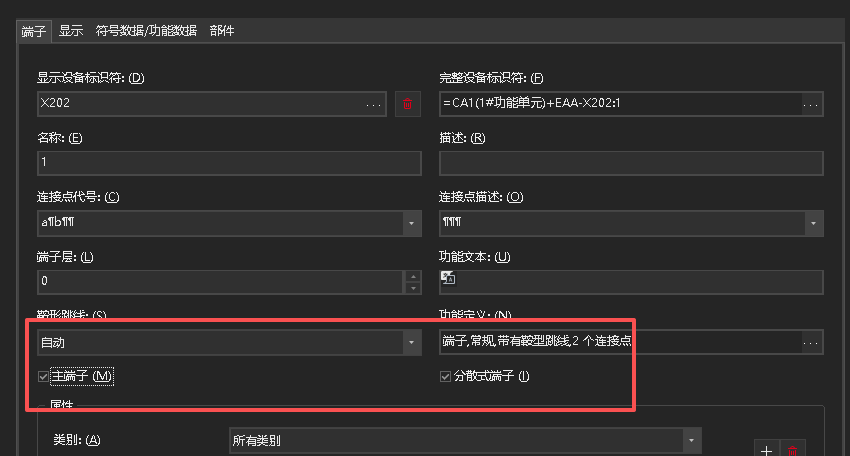

随后在X202端子属性页面中，把主端子和分散式端子都给勾选上，应用接即可

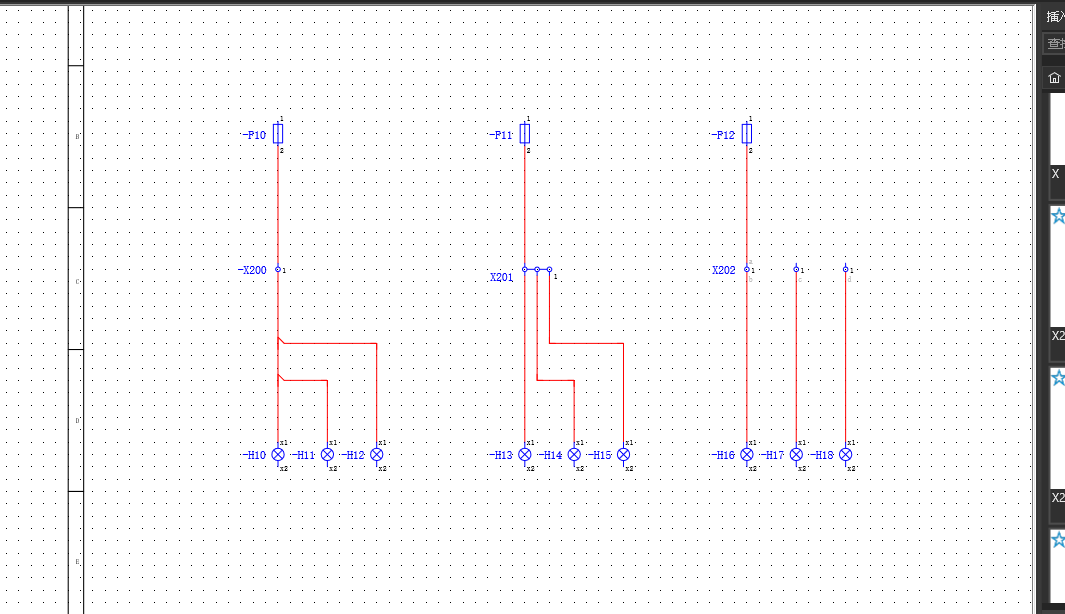

对比如图：
查看效果：
在菜单栏中找到“设备”，端子下面的导航器，展开查看X200、X201以及X202端子的表达是否完全一致，选中端子右键“编辑”，在弹出属性窗口中进行查看

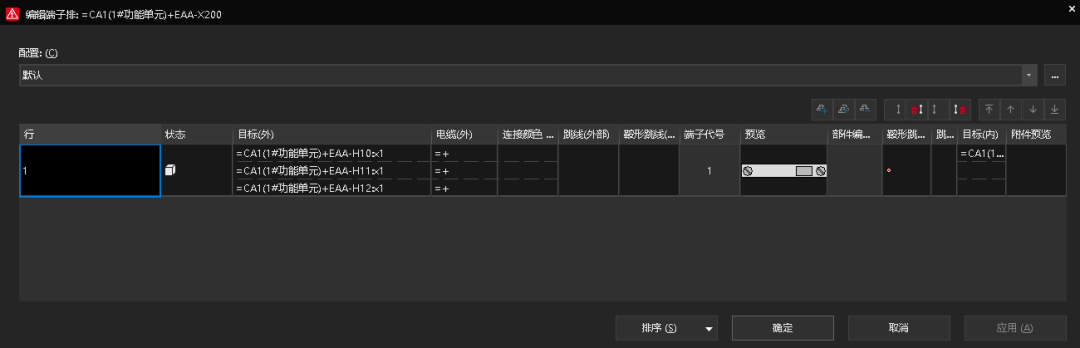

-X200：
-X201：

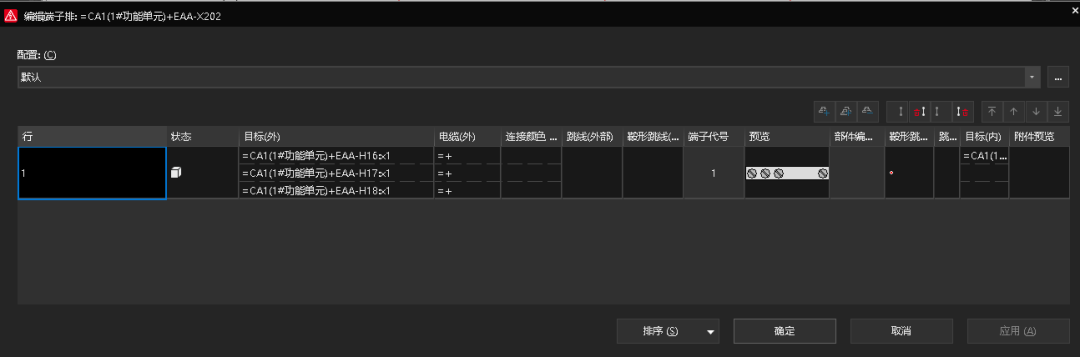

-X202：
可以看到画法不一样的情况下，端子使用的情况是一致的
完成本节任务。
