1. 绪论：从宏观电路到微观物理的跨越

在电力电子领域，尤其是随着第三代宽禁带半导体碳化硅（SiC）的广泛应用，传统的电路理论已不足以完全解释和驾驭高压、高频、高功率密度的能量转换过程。电压不再仅仅是节点间的电势差，电流不再仅仅是导线中的电荷流动，它们是电磁场在半导体晶格内部相互作用的宏观表现。为了充分发挥SiC器件的潜能并确保系统的极致可靠性，我们必须深入到固体物理和电磁场理论的层面，重新审视电压、电流、电位以及中点钳位拓扑的本质，并解析SiC器件及其配套驱动如何通过精密的控制策略驾驭这些物理量。

倾佳电子杨茜构建一个从微观物理机制到宏观系统应用的完整认知框架，深入剖析电力电子核心变量的物理本质，并结合基本半导体（BASIC Semiconductor）与青铜剑技术（Bronze Technologies）的前沿产品与方案，阐述先进半导体技术如何重塑电能变换的边界。

2. 电压、电流与电位的物理本质：场与流的辩证

在电力电子的微观世界里，电压是场的势能，电流是载流子的漂移，而电位则是能量的参考坐标系。

2.1 电压（电势差）的本质：电场应力与能带弯曲

在电路原理中，电压通常被定义为推动电荷流动的“压力”。然而，在功率半导体物理中，电压的本质是电场能量密度在空间上的积分，它直接对应于半导体内部能带的弯曲程度和耗尽层的电场分布。

2.1.1 阻断状态下的电压本质：临界电场与耗尽层

当一个功率器件（如SiC MOSFET）处于关断（阻断）状态时，它所承受的“电压”实际上是由PN结或肖特基势垒处的耗尽层所支撑的。电压 V 与电场 E 的关系由泊松方程描述：

dx2d2V​=−dxdE​=−ϵs​ρ​

其中 ρ 是电荷密度，ϵs​ 是介电常数。电压的本质是耗尽区内固定电荷（离子化的施主或受主）建立的电场对移动电荷做功的能力 。

对于SiC器件而言，电压本质的物理意义发生了根本性变化。硅（Si）的临界击穿电场 Ecrit​ 约为 0.3MV/cm，而4H-SiC的临界电场高达 3MV/cm 。这意味着同样的电压“本质”上在SiC中只需要十分之一的耗尽层厚度即可由电场支撑。这种物理特性的差异，使得SiC器件的漂移区可以做得更薄、掺杂浓度更高，从而在本质上降低了导通电阻（Ron​∝1/Nd​）。因此，SiC器件对电压的驾驭能力，本质上是对超高强度电场的驾驭能力。

2.1.2 动态电压与感生电动势

在开关瞬态，电压的物理本质表现为法拉第电磁感应定律下的感生电动势（EMF）。当电流以极高的速率变化（di/dt）时，储存在杂散电感 Lσ​ 磁场中的能量释放，产生反电动势：

Vinduced​=−Lσ​dtdi​

在SiC应用中，由于开关速度极快（di/dt 可达数 kA/μs ），这种感生电压成为破坏器件的主要应力来源。此时，电压不再是电源提供的势能，而是系统寄生参数对电流变化率的“反抗”。

2.2 电流的本质：载流子漂移与位移电流

电流在宏观上是电荷的流动速率，但在微观物理上，它是载流子在电场作用下的平均漂移运动叠加在热运动之上。

2.2.1 漂移速度与迁移率

电流密度 J 的物理本质由下式决定：

J=nqvd​=nqμE

其中 n 为载流子浓度，q 为电荷量，μ 为迁移率，E 为电场强度。电流的本质是电场力克服晶格散射，驱动电子或空穴定向移动的过程 。 在SiC MOSFET中，尽管其沟道迁移率受限于SiC/SiO2界面的缺陷密度，但其体迁移率和饱和漂移速度是Si的2倍。这意味着在大电流、高电场下，SiC能够更快地移除耗尽区的电荷，从而实现更快的开关速度。然而，这也意味着在短路故障发生时，电流上升的斜率极高，对驱动保护提出了纳秒级的响应要求。

2.2.2 位移电流：米勒效应的物理根源

在功率器件开关过程中，“电流”并不总是伴随着实体电荷的跨越。当电压快速变化（dv/dt）时，电场的变化在电介质（如栅漏电容 Cgd​）中产生位移电流：

Idisp​=Cgd​dtdvDS​​

这个位移电流是物理存在的，但它不传递直流功率，而是作为干扰源注入栅极驱动回路。这是米勒效应（Miller Effect）的物理本质 。在SiC器件中，由于 dv/dt 极高（>50 V/ns），位移电流的强度足以在栅极电阻上产生压降，导致误导通。因此，电流的本质在这里转化为了一种需要被“钳位”或“疏导”的干扰能量。

2.3 电位的本质：参考系与能量势垒

电位（Potential）是标量场，定义了系统各点的能量状态。在电力电子拓扑中，电位的本质是建立稳定的能量参考平面。

绝对电位：相对于大地的电压，决定了绝缘设计的物理要求。

相对电位：如栅极相对于源极的电位（VGS​），直接控制着半导体表面的能带弯曲，决定了器件的通断状态。

悬浮电位：在上桥臂驱动中，源极电位随开关动作在0V和高压母线之间剧烈跳变（dv/dt）。驱动电路必须在这个剧烈震荡的非惯性参考系中精准地控制栅极电位，这对隔离技术（如青铜剑技术采用的磁隔离芯片组 ）提出了极高的共模瞬态抗扰度（CMTI）要求。

3. 中点钳位（NPC）的物理本质与拓扑解析

中点钳位（Neutral Point Clamped, NPC）拓扑不仅是一种电路结构，更是一种对电场应力和电位分布进行物理重构的方法学。其核心在于利用“中点”这一稳定的电位参考点，将高压电场分割为多个低强度的子电场。

3.1 拓扑结构中的电位重构

3.1.1 物理结构与换流回路

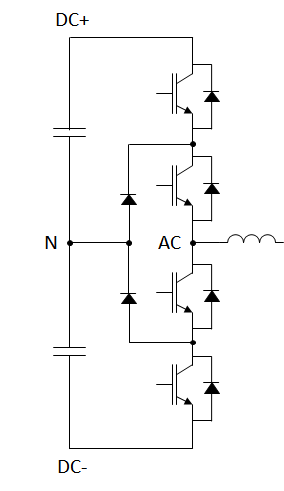

在典型的I型三电平（NPC1）拓扑中，电路包含四个串联的主开关（T1, T2, T3, T4）和两个钳位二极管（D5, D6）。直流母线被电容阵列分割为正极（DC+）、负极（DC-）和中性点（N/Midpoint）。

电位阶梯：NPC的本质是将 VDC​ 的总电位差分解为两个 VDC​/2 的台阶。输出端（AC）可以连接到DC+、DC-或N。

应力钳位：当输出为零电平时（通过钳位二极管连接到N），关断的外侧开关（如T1）仅承受 VDC​/2 的电压。这种钳位机制在物理上限制了耗尽层的扩展宽度，防止了雪崩击穿。

3.1.2 中点钳位的微观机制

“钳位”的物理动作是通过低阻抗路径将某一点的电位强制拉向参考电位。

在NPC1中，当T1关断、T2导通时，负载电流通过D5和T2续流至中点N。此时，T1的发射极电位被D5“钳”在 VDC​/2（忽略二极管压降）。

本质优势：这种机制将换流回路（Commutation Loop）从跨越整个 VDC​ 的大回路，缩减为跨越 VDC​/2 的小回路。根据能量公式 E=21​Li2，回路电感的储能与电压及回路物理尺寸相关。减半的电压跳变和更紧凑的物理回路显著降低了电磁辐射（EMI）和开关损耗 。

3.2 ANPC（有源中点钳位）的进阶物理

有源中点钳位（Active NPC）引入了主动开关（T5, T6）替代或并联钳位二极管。从物理上看，这不仅仅是器件的替换，而是损耗分布热力学的主动管理。

热平衡本质：在NPC1中，内管（T2, T3）和外管（T1, T4）的导通占空比和开关频率不同，导致热应力分布不均。ANPC允许电流通过不同的路径流向中点（例如在续流时选择开通T5或T6），从而在物理上将热量（焦耳热）重新分配到不同的晶圆上，提高了系统的整体热容量和可靠性 。

青铜剑技术的驾驭：针对这种复杂的电位控制，青铜剑推出了专用的6AB0460Txx系列驱动器，适配62mm、EconoDual等封装。其核心ASIC芯片组不仅处理复杂的时序逻辑（死区、互锁），更关键的是管理长换流回路中的杂散电感影响，确保中点电位的稳定性 。

4. 正负电压的物理本质：SiC MOSFET的栅极控制

在SiC MOSFET的控制中，栅极电压（VGS​）不仅是开关信号，更是调节半导体表面能带结构、平衡导通效率与栅氧可靠性的物理杠杆。

4.1 正电压的本质：反型层与陷阱填充

4.1.1 能带弯曲与反型（Inversion）

施加正栅压（VGS​>0）时，栅金属上的正电荷在氧化层中建立电场，排斥P型体区表面的空穴，吸引电子。当表面电势达到两倍费米势（ϕs​=2ϕF​）时，表面发生强反型，形成电子导电沟道 。

陷阱效应：SiC/SiO2界面存在大量的界面态陷阱（Dit​）。在低正压下，诱导出的电子被陷阱捕获，不参与导电，导致迁移率极低。

高压驱动的必要性：为了获得低导通电阻（RDS(on)​），必须施加足够高的正压（如基本半导体ED3模块推荐的 +18V ）。高电场不仅增加了载流子浓度，还填充满了浅能级陷阱，使得更多电子能够自由漂移，从而显著降低通道电阻。

4.1.2 氧化层可靠性与PBTI

正偏压温度不稳定性（PBTI）是正电压的副作用。在高电场下，电子隧穿进入氧化层被捕获，导致阈值电压 Vth​ 正向漂移。因此，正电压不能无限增加，+18V通常是性能与寿命的物理平衡点 。

4.2 负电压的本质：积累层与安全裕量

4.2.1 积累（Accumulation）与关断

施加负栅压（VGS​<0）时，空穴被吸引到界面，形成积累层。这在物理上确保了表面彻底耗尽电子，切断漏源电流。

4.2.2 负压驱动的必要性解析

为何SiC MOSFET需要 -5V 关断，而传统Si MOSFET只需0V？

低阈值电压：SiC MOSFET的 Vth​ 随温度升高而降低。基本半导体BMF540R12MZA3在25°C时 Vth​≈2.7V，但在175°C时降至 1.85V 。0V关断在高温下几乎没有噪声裕量。

米勒效应防御：在高 dv/dt 关断时刻，米勒电容耦合的位移电流会在栅极电阻上产生正向压降。如果基准是0V，这个尖峰很容易突破1.8V的阈值导致直通。-5V提供了物理上的“负能量势阱”，抵消米勒电流产生的电压抬升，确保器件在剧烈的电磁瞬态中保持关断 。

4.2.3 负偏压温度不稳定性（NBTI）

过高的负压会导致空穴注入氧化层，引起 Vth​ 负漂。因此，-5V是一个经过物理计算的安全值，既能防止误导通，又不会导致严重的栅氧退化 。

5. 驱动器的驾驭作用：从理论到工程实践

驱动器是连接逻辑控制与功率物理实体的桥梁。针对SiC器件的特殊物理属性，现代驱动器（如青铜剑、基本半导体方案）集成了多种主动控制机制来“驾驭”这些狂暴的电磁能量。

5.1 米勒钳位（Miller Clamping）：位移电流的疏导者

物理机制：

米勒钳位是对抗位移电流 Idisp​=Cgd​⋅dv/dt 的主动防御机制。

检测：驱动器监测栅极电压。当其下降到接近负轨（如 VEE​+2V）时，判断器件已关断。

分流：驱动器内部开通一个低阻抗的MOSFET，将栅极直接短路到负电源（或地）。

效果：这一动作在物理上旁路了外部栅极电阻 Roff​。即使有强大的米勒电流流过，由于路径阻抗极低（Z≈0），产生的电压 Vspike​=Idisp​⋅Z 也微乎其微，从而彻底消除了误导通风险 。

产品实现： 基本半导体的BTD25350系列驱动芯片和青铜剑的即插即用驱动器均集成了此功能 。这是对SiC高频物理特性的直接响应。

5.2 有源钳位（Active Clamping）：雪崩能量的耗散者

物理机制：

在关断大电流时，杂散电感 Lσ​ 产生的高压尖峰 Vpeak​=VDC​+Lσ​⋅di/dt 可能击穿器件。有源钳位利用了MOSFET的线性区特性。

反馈：当 VDS​ 超过设定阈值（由TVS二极管链决定）时，电流被注入栅极。

调节：这股电流对 Cgs​ 充电，强行将正在关断的MOSFET重新微导通（工作在饱和区/线性区）。

能量转移：器件内阻降低，减缓了 di/dt，从而钳制了电压尖峰。此时，原本可能造成雪崩击穿的磁场能量，被转化为焦耳热，安全地耗散在MOSFET的有源区内 。

驾驭体现： 青铜剑的2QP系列驱动器采用“动态高级有源钳位”技术，不仅保护了器件，还允许设计者在不牺牲开关速度的前提下，最大限度地利用SiC的耐压能力 。

5.3 软关断（Soft Turn-Off）：短路热冲击的缓冲

物理机制： SiC芯片面积小，热容量低。短路时，电流可达额定值的10倍，结温在几微秒内急剧上升。若此时驱动器猛烈关断（硬关断），巨大的 −di/dt 会感生出极高的电压，瞬间击穿器件。 驾驭策略： 当驱动器通过去饱和（DESAT）检测到短路时，不立即硬关断，而是启动“软关断”流程。通过一个高阻值的电阻慢速释放栅极电荷，使沟道电阻缓慢增加，限制电流下降率（di/dt）。这在物理上平滑了磁场能量的释放过程，将电压尖峰控制在安全范围内，防止了二次击穿 。

6. 综合分析与展望

6.1 物理参数与驱动策略的对应关系表

物理量/现象	物理本质	SiC器件特性	驱动驾驭策略
电压 (V)	电场能量密度积分	临界电场高 (3MV/cm)，漂移区薄	有源钳位：限制 L⋅di/dt 产生的过压场强。
电流 (I)	载流子漂移运动	饱和漂移速度高，短路耐受时间短	DESAT保护 + 软关断：微秒级响应，限制 di/dt。
电位 (Potential)	能量参考系	需建立稳定的关断势垒	负压驱动 (-5V) ：抵消高温下 Vth​ 降低带来的风险。
米勒效应	位移电流 C⋅dv/dt	dv/dt 极高 (>50V/ns)，易误导通	米勒钳位：提供低阻抗通路泄放位移电流。
导通电阻	沟道电子密度与迁移率	界面态陷阱多，需高场强激发	高压驱动 (+18V) ：最大化反型层电子密度，降低损耗。
中点电位	拓扑结构的虚拟零点	需动态平衡电荷	NPC/ANPC驱动逻辑：时序控制确保电位平衡与换流路径正确。

6.2 结论

电力电子技术的发展，本质上是对电磁能量在微观粒子层面控制能力的不断深化。

电压与电流不再是简单的电路参数，而是需要通过能带工程和电场管理来驾驭的物理实体。

SiC器件凭借其宽禁带特性，允许我们在更高的电场（电压）和更快的漂移速度（频率）下操作能量，但也带来了极端的dv/dt和di/dt挑战。

配套驱动（如基本半导体的ED3驱动方案、青铜剑的ASIC驱动核）扮演了物理“翻译官”和“卫士”的角色。它们通过**+18V/-5V的精准电位控制来平衡能效与可靠性，通过米勒钳位来对抗位移电流的干扰，通过有源钳位和软关断**来驯服磁场能量的狂暴释放。

中点钳位拓扑则是在系统架构层面，通过物理结构的创新，将高压应力“化整为零”，利用电位平衡的物理原理实现了高压大功率的变换。

掌握这些物理本质，不仅是理解现有技术的关键，更是未来设计更高效率、更高密度电力电子系统的基石。无论是基本半导体在材料与封装上的突破，还是青铜剑在驱动控制芯片上的创新，均是这一物理认知在工程实践中的生动体现。
