共聚焦显微镜作为半导体、材料科学等领域的重要观测工具，凭借其超高分辨率和三维成像技术，突破了传统宽视野显微镜的成像局限，能够清晰呈现样品的三维微观结构。下文，光子湾科技将系统解析共聚焦显微镜的技术原理，并详细介绍主流扫描方式，帮助厘清其成像逻辑与选型要点。
共聚焦显微镜的技术原理
传统宽视野显微镜与共聚焦显微镜
共聚焦显微镜的核心创新的在于“针孔共轭”设计，可有效抑制离焦噪声，提升图像对比度与分辨率，本质是对样品焦平面的精准选择性成像。传统宽视野显微镜采用面照明，会同时激发焦面及焦面上下区域，离焦荧光信号混入视野，导致图像模糊、对比度下降，无法清晰呈现微观细节。
而共聚焦显微镜光路设计具有明确共轭关系：光源前设针孔，保证出射光为均匀点光源，且该针孔与样品观测点呈物像共轭；探测器前也设针孔，同样与样品观测点保持物像共轭。同时，光路中的分光片将激发光路与信号探测光路分离，避免激发光干扰探测信号。
共聚焦显微镜的对焦与离焦
共聚焦显微镜成像时，样品对焦后，观测点成像光斑与探测器针孔精准匹配，荧光信号高效通过并被接收；样品离焦时，成像光斑弥散，仅极少光线能通过针孔，信号大幅衰减。这种设计确保探测器仅接收焦平面信号，从根本上消除离焦噪声。“共聚焦”核心是点光源、样品观测点与探测器针孔三者精准共面，实现焦平面信号选择性采集，这也是其成像清晰度优于传统显微镜的关键。
共聚焦显微镜的主流扫描方式
基于共聚焦原理，单次成像仅能获取样品一个点的信息，需通过扫描实现多点成像，进而获得二维或三维成像。目前主流扫描方式分为单点扫描和转盘扫描，二者在成像效率、分辨率上各有侧重，适配不同观测场景。
1.单点扫描共聚焦
是共聚焦显微镜最经典的扫描方式，通过机械移动实现逐点扫描。系统具备三轴扫描功能：载物台XY平面移动实现水平逐点扫描，Z轴移动实现深度扫描。成像时，点光源逐点扫描某一焦面获得二维图像，再通过Z轴移动扫描不同深度层面，最终整合得到三维结构，其技术优势在于分辨率高、信号精准；缺点是扫描效率较低，不适用于快速动态过程。
2.转盘扫描共聚焦

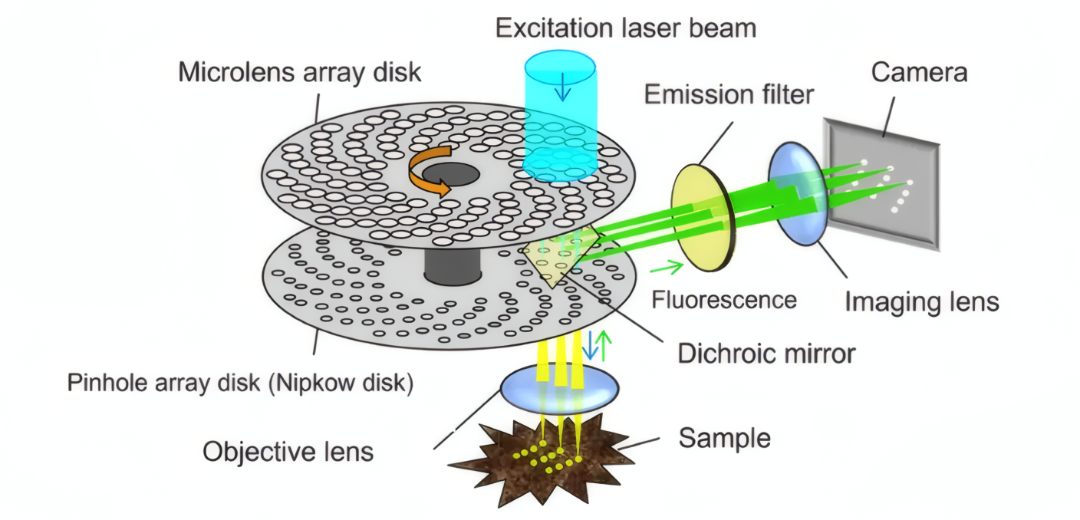

转盘扫描共聚焦显微镜
为提升成像速度，转盘扫描采用“多点同步成像”。光源侧设置布满针孔的转盘，样品侧对应微透镜阵列，将点光源聚焦为多个独立探测点，实现多点同步照明与成像。转盘高速旋转，针孔与微透镜同步运动，配合相机同步曝光，无需XY平面扫描，仅通过Z轴移动即可完成三维成像。其效率较单点扫描提升数个数量级，适用于快速动态观测，但分辨率略低于单点扫描。
综上，共聚焦显微镜的核心优势源于其“针孔共轭”的技术原理，通过物理隔离离焦噪声，实现了焦平面信号的精准采集，显著提升了微观成像的清晰度与分辨率。单点扫描与转盘扫描作为主流扫描方式，分别以“高分辨率”和“高速度”为核心优势，适配不同的科研观测需求。深入掌握其技术原理与扫描方式，既能明晰其成像优势，也能为后续精准开展研究、突破观测局限提供支撑。
#Photonixbay.
光子湾3D共聚焦显微镜
光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
超宽视野范围，高精细彩色图像观察
提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
采用针孔共聚焦光学系统，高稳定性结构设计
提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
