在瑞芯微（RK）平台嵌入式系统开发中，很多开发者都遇到过这样的诡异问题：镜像烧录后串口疯狂报错、系统无法登录，排查半天却找不到核心原因——大概率是忽略了post-extra-parts.sh这个关键脚本！今天我们就深扒这个脚本的底层逻辑、核心作用，以及如何基于它定制化需求，搞懂它为何是RK镜像完整性的“守护神”。
一、先读懂：post-extra-parts.sh核心代码拆解

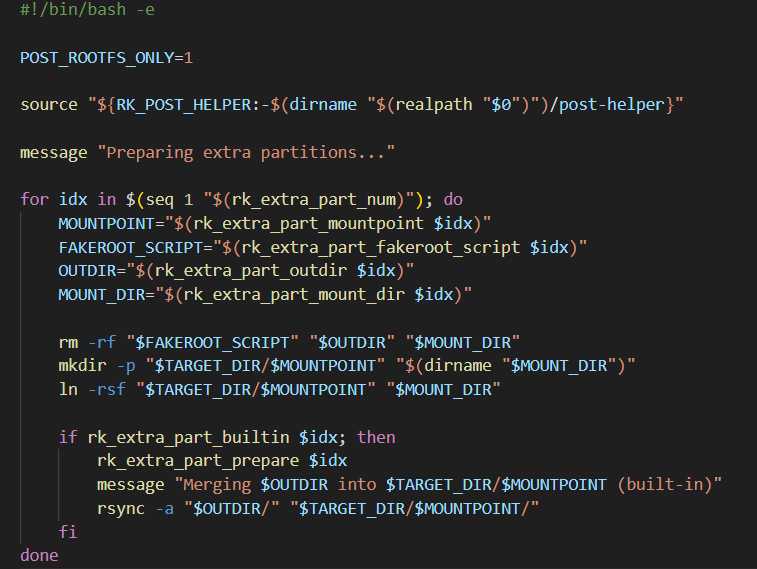

先看脚本完整代码（核心片段），我们逐行拆解它的执行逻辑：
核心执行流程总结
1.环境初始化：声明仅在根文件系统构建阶段执行，引入RK官方辅助函数库（提供分区配置读取、日志输出等能力）；
2.分区遍历：根据配置的“额外分区数量”，逐个处理每个分区；
3.清理与目录创建：删除历史构建残留，创建最终挂载点和临时目录，并通过软链接关联，保证路径一致性；
4.内置分区合并：对标记为“builtin”的分区，执行预准备操作后，通过rsync将临时构建目录的内容同步到最终根文件系统的挂载点。
二、致命后果：少了它，系统直接“瘫掉”
很多开发者会误以为这只是“可选的分区拷贝脚本”，但实际测试中，缺失该脚本会导致三大核心问题，直接让系统无法使用：
1.分区挂载点缺失，系统启动串口报错
RK系统启动时会读取分区表配置，尝试挂载/data、/vendor、/mnt等额外分区，但如果post-extra-parts.sh没有执行：
•根文件系统中缺少对应的挂载点目录（如/data）；
•内核挂载分区时会输出mount: can't find /data in /etc/fstab等报错，串口日志刷屏，挂载流程失败。
2.内置分区数据丢失，系统核心功能异常
标记为“builtin”的分区（如/vendor）包含硬件驱动配置、厂商定制库、系统服务依赖文件：
•缺少rsync的同步逻辑，这些核心文件无法进入根文件系统；
•系统启动后驱动加载失败、服务启动异常，最终卡在登录界面，甚至直接进入emergency紧急模式。
3.目录权限/结构错乱，无法登录系统
rsync -a参数会保留文件的权限、属主、目录结构，而手动创建目录无法保证一致性：
•缺失该脚本后，即使手动创建挂载点，也可能因权限错误（如/data目录权限不是777）导致应用无法写入；
•系统登录时依赖的用户目录、认证文件缺失/权限错误，最终表现为“密码正确但无法登录”“串口提示authentication failure”。
[ 7.206308] rk-pcie fe160000.pcie:PCIeLinkFail,LTSSMis0x0, hw_retries=0[ 7.206315] rk-pcie fe160000.pcie: failed to initialize host[ 7.336985] dwc3 fc000000.usb: device reset[ 7.338242] systemd-journald[386]:Timejumped backwards, rotating.[ 7.424531] android_work: sent ueventUSB_STATE=CONNECTED[ 7.521801] android_work: sent ueventUSB_STATE=CONFIGURED[ OK ]Stoppedtarget emergency.target-EmergencyMode. Mountinguserdata.mount-/userdata... Startingasync-commit.serv…TforRockchipBSPkernel>4.4... Startingmodprobe@dm_mod.s…[0m-LoadKernelModuledm_mod... Startingmodprobe@efi_psto…-LoadKernelModuleefi_pstore...[ 7.716326]EXT4-fs (nvme0n1p5):VFS:Can't find ext4 filesystem Startingmodprobe@loop.ser…e-LoadKernelModuleloop...[ OK ]Stoppedemergency.service-EmergencyShell.[FAILED]Failedto mount userdata.mount-/userdata.See'systemctl status userdata.mount'fordetails.[DEPEND]Dependencyfailedforloca…s.target-LocalFileSystems.[ OK ]Finishedmodprobe@dm_mod.s…e-LoadKernelModuledm_mod.[ OK ]Finishedmodprobe@efi_psto…m-LoadKernelModuleefi_pstore.[ OK ]Finishedmodprobe@loop.service-LoadKernelModuleloop.[ OK ]Finishedasync-commit.serv…MITforRockchipBSPkernel>4.4.[ OK ]Startedemergency.service-EmergencyShell.[ OK ]Reachedtarget emergency.target-EmergencyMode.[ OK ]Finishedconsole-setup.ser…[0m-Setconsole font and keymap.Youareinemergency mode.Afterloggingin, type"journalctl -xb"to viewsystem logs,"systemctl reboot"to reboot,"systemctl default"or"exit"to boot intodefaultmode. Cannotopenaccess to console, the root accountislocked.Seesulogin(8) man pageformore details. PressEntertocontinue.
三、定制化扩展：基于脚本实现自定义需求
理解脚本逻辑后，我们可以基于它扩展自定义分区需求，以下是3个高频场景的修改示例：
场景1：新增自定义分区（如/mydata）
1.先在RK分区配置中添加mydata分区，标记为builtin；
2.在脚本中增加自定义预准备逻辑（示例）：
ifrk_extra_part_builtin$idx;thenrk_extra_part_prepare$idx # 新增：针对/mydata分区添加自定义初始化if["$MOUNTPOINT"="/mydata"];then# 创建自定义子目录mkdir-p"$OUTDIR/myapp"# 设置专属权限（如仅root可写）chmod700"$OUTDIR/myapp"# 拷贝自定义配置文件cp-f"$BUILD_DIR/config/myapp.conf""$OUTDIR/myapp/"firsync -a"$OUTDIR/""$TARGET_DIR/$MOUNTPOINT/"fi
场景2：过滤不需要同步的文件（如临时日志）
如果某分区临时目录中有不需要同步到镜像的文件（如编译日志），可在rsync前添加过滤：
# 新增：排除.log和.tmp临时文件rsync-a --exclude="*.log"--exclude="*.tmp""$OUTDIR/""$TARGET_DIR/$MOUNTPOINT/"
场景3：非内置分区的自定义处理（如外置SD卡分区）
脚本默认只处理builtin分区，可扩展else逻辑处理外置分区：
ifrk_extra_part_builtin$idx;then# 原有内置分区逻辑...else# 新增：外置分区（如SD卡）创建默认挂载脚本message"Preparing external partition$MOUNTPOINT"# 在根文件系统中添加自动挂载脚本cat>"$TARGET_DIR/etc/init.d/mount_$MOUNTPOINT"<< EOF#!/bin/shmount /dev/mmcblk1p1 $MOUNTPOINTEOFchmod +x "$TARGET_DIR/etc/init.d/mount_$MOUNTPOINT"fi
四、避坑小贴士
1.保留核心逻辑：修改时不要删除rm -rf清理、mkdir -p创建目录、rsync同步这三个核心步骤，否则会导致脏数据或分区缺失；
2.测试分区配置：修改后先通过rk_extra_part_num验证分区数量，确保遍历逻辑覆盖所有自定义分区；
3.串口日志调试：如果修改后系统异常，优先查看串口日志中Merging xxx是否输出，确认rsync是否执行成功。
总结
post-extra-parts.sh看似是RK镜像构建中的“小脚本”，实则是额外分区与根文件系统的“桥梁”——它不仅保证了分区挂载点的存在，还完成了内置分区核心数据的同步，是系统启动和登录的“基础保障”。
在实际开发中，既要理解它的核心逻辑避免“删错导致系统瘫痪”，也要掌握其扩展方式，通过自定义分区处理、文件过滤、权限配置等，适配项目的个性化需求。记住：嵌入式系统的“小脚本”往往藏着大乾坤，忽略它就是给系统埋坑！
